O que é chip Rk3576?

RockChip RK3576 A plataforma AIOIT de alta geração de 8nm de 8nm é um processador SoC de baixa e baixa potência (sistema no chip) adequado para uma variedade de cenários de aplicativos, como PCs baseados em ARM, dispositivos de computação de borda e dispositivos de Internet móvel pessoal. Ele usa uma CPU de oito núcleos com base na arquitetura do ARM, integra uma NPU independente de 6tops (operações da TERA por segundo) (unidade de processamento de quádruplos de rede neural), integra vários núcleos de computação, como GPU, MCU, VPU, e possui uma rica interface periférica para atender aos requisitos complexos de cena em muito. Além disso, o RK3576 também suporta o UFS (Storage Universal Flash Storage), fornecendo recursos eficientes de armazenamento de dados e leitura.

A tecnologia ThinkCore dedicada ao desenvolvimento incorporado do ARM, atualmente desenvolveu o RK3576 Core Board e suporta a personalização e a produção em massa

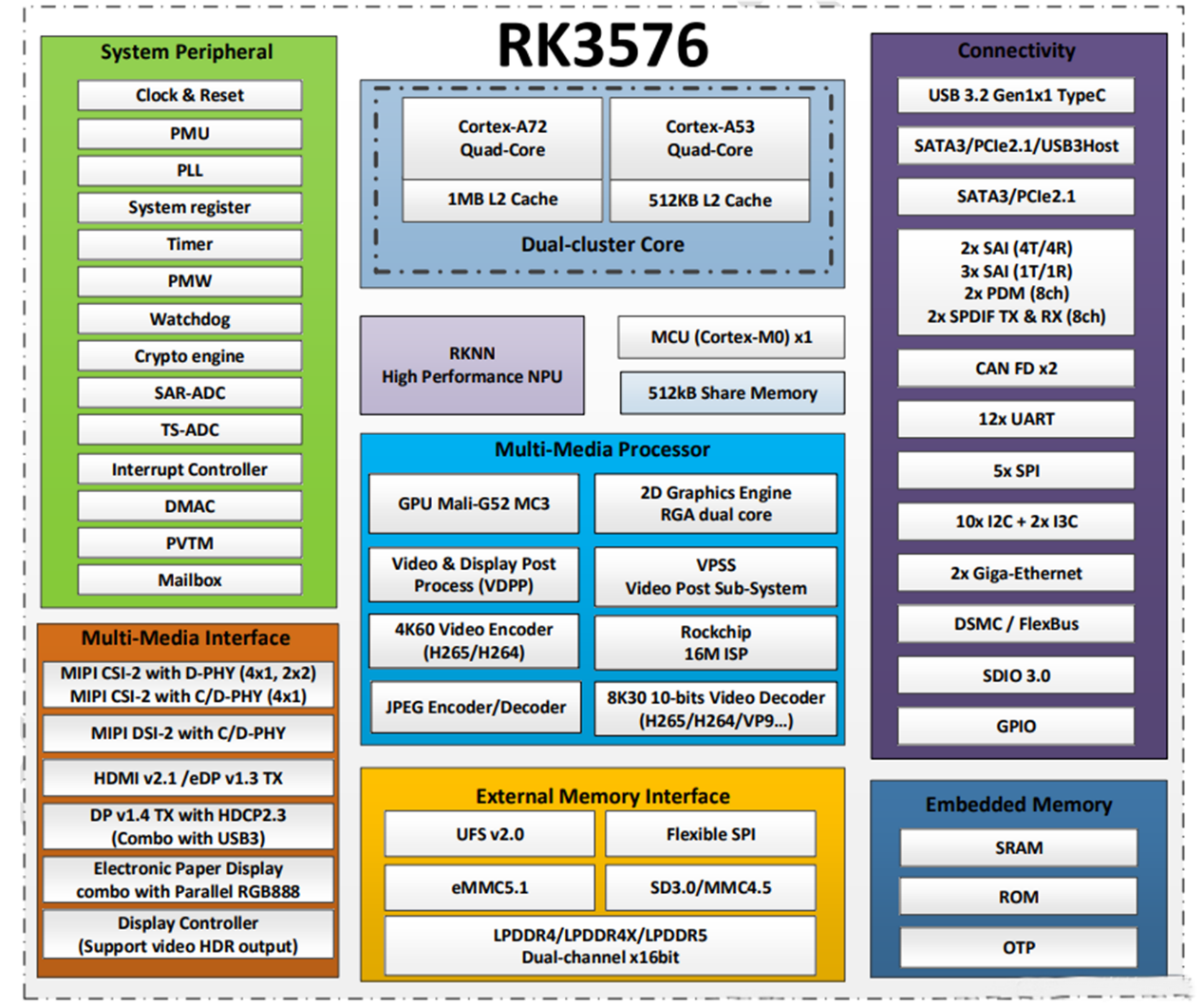

2. 2. RK3576 Análise de especificação

CPU:

Processador de braço octa-core com 4 núcleos Cortex-A72 (2,2 GHz) e 4 núcleos Cortex-A53 (1,8 GHz)

ARM Cortex-M0 Orientado pelo usuário a 400MHz

GPU:

ARM MALI-G52 MC3 @ 1GHZ

Suporta o OpenG ES 1.1, 2.0 e 3.2

Apoio ao vulcão 1.1

Suporta OpenCL 2.0 Perfil completo

Suporta AFBC (compactação de buffer de quadro de braço)

DDR:

LPDDR4/LPDDR4X/LPDDR5

VPU:

8kp30 H.265, AV1, VP9, ​​AVS2 Decodificador de vídeo

4KP120 H.265, AV1, VP9, ​​AVS2 Decodificador de vídeo

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Decodificador de vídeo

4KP60 H.264/H.265 Codificador de vídeo

Codificador e decodificador de 4kp60 mpeg

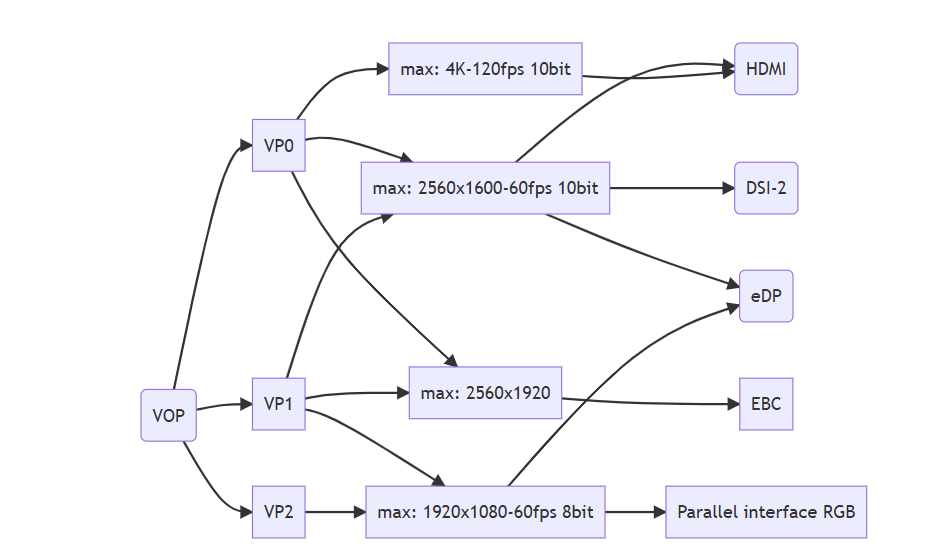

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

Mipi dsi-2 tx @ 4k60

DisplayPort 1.4 TX @ 4K120

EPD (exibição de papel eletrônico) TX @ 2560x1920

Interface paralela (RGB888) TX @ 1080P60

1. Suporte Triple Screen Display 2.5k+2k+2k

2. 2. Tela dupla 4k+ 2k

NPU:

O poder de computação INT8 é 6 topo

Suportar núcleos duplos, núcleos duplos podem trabalhar juntos ou de forma independente

Suporte INT4, INT8, INT16, FP16, BF16 e TF32 Computação com 1MB SRAM interno

Suporte a Multi-Task e multi-cenário paralelo Q Processamento Suporte Framework Deep Learning: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, etc.

RGA (mecanismo gráfico 2D):

RockChip RGA v2.5 Motor, núcleo duplo Resolução máxima: imagem de origem 8192x8192, imagem de destino 4096x4096 Transferência de bloco de suporte e enchimento de cores do modo de transparência, incluindo enchimento de gradiente e enchimento de padrões

Apoie a mistura alfa, incluindo alfa global, alfa por pixel e gradiente

Suporte qualquer taxa de escala não inteira de 1/16 para 16

Suporte 0, 90, 180, 270

Entrada de vídeo

ISP de 16m de pixel com HDR (até 120dB)

Suporta 3 interfaces MIPI CSI-2

1 mipi csi-2 com d-phy (4x1, 2x2)

1 mipi cs1-2 com c/d-phy (4x1)

Duas interfaces D-Phy V1.2 de 4 pistas

Cada interface pode ser configurada como uma porta de canal de dados 2x2

Uma pista de 4 pistas (ou trigêmeos de 3 de dados) C/D-PHY

D-phy é v2.0, com uma taxa de canal de 4,5 Gbps

C-PHY é v1.1, com uma taxa de tripleto de 2,5gsps

Cada porta suporta 4 canais virtuais

Interface DVP

Um DVP 8/10/12

16 bits

8/10/12/16 bits, suporte de frequência de E/S de até 150MHz BT.601/BT.656 e BT.1120 VI As interfaces suportam a configuração do relógio de pixel, a samação horizontal e a samplidade de samas de bastão de bastão de samas de bastão. Bt.656/bt.1120

Armazenar

UFS 2.1 com HS-G3 (12 Gbps)

FSPI (oito canais)

EMMC 5.1

SDMMC 3.0

Câmera se

2 mipi csi-2 com d-phy (pode ser composto por 4x1 ou 2x2)

1 mipi csi-2 com c/d-phy (4x1)

1x 8110112116-bit DVP

Qualidade da imagem-Deinterlacing, denoising, escala, mecanismo de gerenciamento, nitidez, suavização de arestas, hist dci, 3D-LUT, ACM, HDR

Áudio

I2S/TDM/PCM (2X 4T4R, 3X 2T2R), 2X 8CH PDM, 2X S/PDIFASRC (2X 2CH + 2X 4CH)

Rede

2x interfaces rgmi, isto é, Ethernet de Gigabit duplo

. USB

1x USB 3.2 Gen 1, suporta o modo Alt Tipo-C com o DisplayPort

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Porta multiplexada

1 PCLE 2.1/SATA 3.1 Porta multiplexada

Outros 1/0

Pode fd, i2c, spi, uart, gpio

Segurança (extensão de segurança do ARM TrustZone)

Extensão de segurança do ARM TrustZone

Escada de bota/chave segura/OTP

Engine cripto

Pacote:16x17mm, 0,65 pacote, pacote FCCSP
