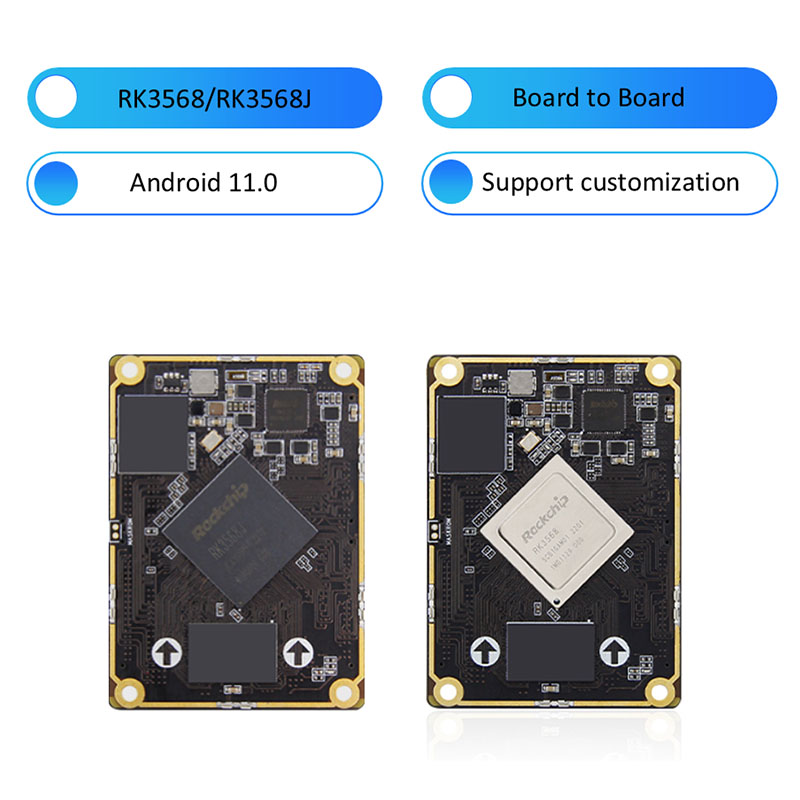

RK3568J RK3568 PROJETO PARA ASSONHAR

Esta placa completa (interface BTB) pode ser usada como um computador de placa única de alto desempenho e placa-mãe incorporada para exibição, controle, transmissão de rede, armazenamento de arquivos, computação de borda e outros cenários.

Usando rockchiprk3568 (grau comercial)/rk3568j (grau industrial) como chip principal, ele adota a tecnologia de 22nm de processo, com uma frequência máxima de 2,0 GHz, o Processador BET-FELATION EMPORTE-FELATION EMPORTE, SOBRAÇÃO DE RETENHO-FELAÇÃO EM RETRACIONAÇÃO EM RETRACIONADOR EM SUPORTA, DO SUPORTA 4K DISTRAÇÃO E 1080PENPENTE, ENCODIPOS DO SUPORTIR 4K ECODPE Para aplicações leves de inteligência artificial.

Forneça uma variedade de combinações de memória e armazenamento para escolher, configuração equilibrada de hardware a bordo, ampla gama de aplicativos.

O poder de computação NPU independente embutido pode atingir 1Tops (3568J é 512macnpu), pode ser usado para aplicações leves de inteligência artificial.

It has high integration and rich expansion interfaces, and is equipped with dual Gigabit Ethernet ports, HDMI, eDP, 5MiniPCle, SATA, M.2, USB3.0, USB2.0, MIPI screen interface, MIPI camera interface, audio interface and other peripherals, which can give full play to the performance of the processor and further expand the use scenarios of the board.

Suporta oficialmente as imagens do sistema operacional Andriod 11, DeBain, Ubuntu, e pode ser aplicado a uma variedade de ambientes de aplicativos diferentes.

Forneça um código aberto completamente, tutoriais oficiais, pacotes completos de desenvolvimento de driver SDK, esquemas de design e outros recursos, você pode começar facilmente sem becos sem saída.

RK3568J RK3568 COMBLEIRA PARA CONSTRAR SOM RECURSOS DO SOM CORELHO

Ele pode compartilhar um rodapé com nossa placa principal RK3566 BTB. Em outras palavras, você só precisa projetar um rodapé para suportar duas placas principais.

Grau comercial e de grau industrial estão disponíveis.

Preço razoável com alta qualidade.

Pronto para uso. Suporta vários sistemas operacionais.

Interfaces Ethernet de Gigabit duplo, suportam regulação dinâmica de tensão.

NPU independente embutido, o poder de computação pode atingir 512mac/1tops.

Suporta a troca de um clique dos modelos de arquitetura convencional, pode ser usada para aplicações leves de inteligência artificial.

Recursos de análise de imagem poderosos, Decodificação Easy 4K suporta 4K@60 Frames H.264 \ H.265 \ VP9 Decodificação de formato e 1080p60 Frame H.264 \ H.265 Codificação de formato.

Exibição de tela dupla, alta definição e portátil.

Suporte a tela de tela dupla, suporta até 4K60 quadros + 1080p60 quadros de imagem de imagem ao mesmo tempo.

Com ricas interfaces de expansão para atender a várias necessidades externas

RK3568J RK3568 COMBAIRA PARA CONSTRAR PARAÇÕES DO RELAÇÃO DO SOM SOM CORA

RK3568 BTB Core Board Hardware Configuração

Conector: Masculino: SGDBM-05-80P-H10 Feminino: SGDBF-05-80P-H30

CHIP PRINCIPAL: RK3568/RK3568J (Cortex-A55, 2GHz, Mali-G52)

Io: BTB leva a 320 pinos, espaçamento de 0,5 mm, leva a todos os i0

Memória: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Armazenamento: 8/32/64/128 GB, EMMC

Configuração de hardware de rodapé K3568 BTB

Conector: Masculino: SGDBM-05-80P-H10 Feminino: SGDBF-05-80P-H30

Interface de energia: 12V@1A (1A e acima) entrada CC, interface DC

Ethernet: 10/10/1000m Adaptive Ethernet Port*2

HDMI: interface de tela HDMI2.0, suporta tela de tela dupla, resolução máxima 4096*2160@60Hz

MIPI-DSI: interface de tela MIPI*2, pode ser conectada à tela MIPI de incêndio selvagem, suporte de tela dupla de suporte: Modo MIPI único Resolução máxima 1920*1080@60HZ

MIPI-CSI: interface da câmera MIPI*2, pode ser conectada à câmera IMX415/OV8858

EDP: EDP1.3 Interface de tela*1, EDP Touch Interface*1; Suporte a tela de tela dupla

USB2.0: interface tipo A*3 (host); Interface tipo C*1 (OTG), para interface de queima de firmware

USB3.0: interface tipo A*1 (host)

M.2 Interface: M.Key Type Solid State Drive, PCLE3.0*2 faixas; pode ser conectado na especificação 2280 NVME Solid State Drive

Interface PCLE: interface mini-PCLE, pode ser usada com placa de rede WiFi de altura total ou de meia altura, módulo 4G ou outro módulo de interface mini-PCLE

Holder de cartão SIM: a função do cartão SIM precisa ser usada com o módulo 4G

Interface SATA: interface SATA padrão*1; Interface da fonte de alimentação SATA*1, suporta saída de 12V

Can: Can*2

ADC: interface de aquisição do ADC*1

Porta serial: Porta serial de depuração*1 (UART2) Parâmetro padrão 1500000-8-N-1; Porta serial lvttl*2 (Uart7 e Uart9); RS232*2 (Uart7 e Uart9) RS485*2 (Uart3 e Uart4)

Titular do cartão TF: suporta o sistema de inicialização do Micro SD (TF), até 512 GB

Áudio: saída de áudio, suporte de áudio de 3,5 mm*1 (verde); Entrada de áudio, suporte de áudio de 3,5 mm*1 (vermelho); Interface microfone de microfone*1 interface do alto -falante SPK*1, pode conectar o alto -falante de energia 1W

Botão: botão liga / desliga; botão de redefinição; Botão de recuperação

Receptor de infravermelho: suporta a função de controle remoto infravermelho

RTC: soquete de energia RTC*1

Interface do ventilador: suporta a instalação do ventilador 5V para resfriamento
