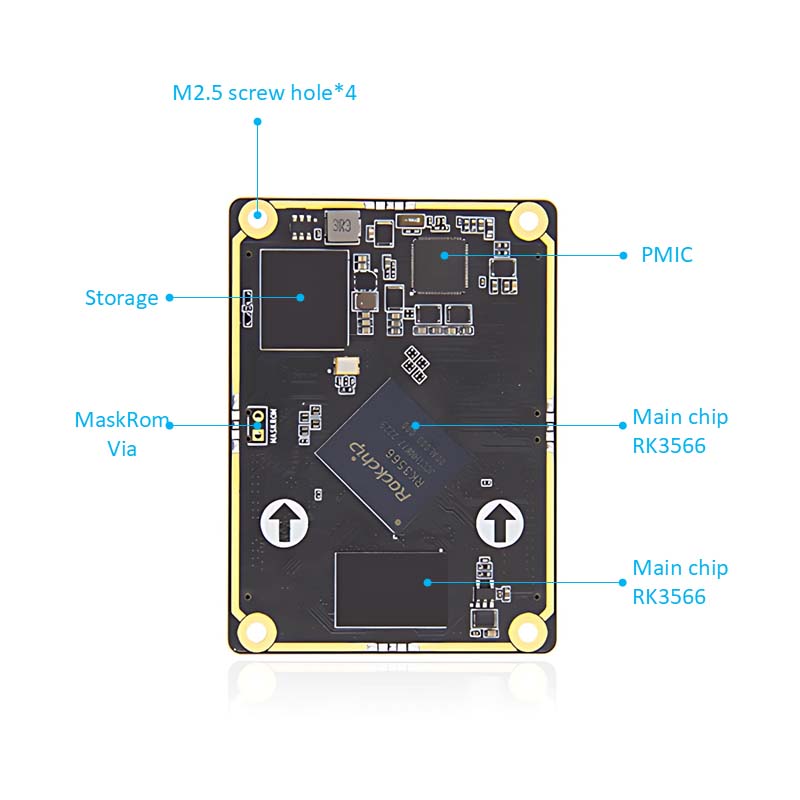

RockChip RK3566 BTB Core Board

1. RockChip RK3566 A placa principal BTB pode ser usada como um computador de placa única de alto desempenho e placa-mãe incorporada para exibição, controle, transmissão de rede, armazenamento de arquivos, computação de borda e outros cenários.

2. Usando o rockchip rk3566 como chip principal, adota a tecnologia de processo de 22 nm, com uma frequência principal de até 1,8 GHz, integrada ao quadro de 64 bits de 64 bits, e a Saltweats PROCESSOR APORTATION.

3. Forneça uma variedade de combinações de memória e armazenamento para escolher, a configuração de hardware a bordo é equilibrada e o intervalo de aplicativos é amplo.

4. O poder de computação NPU independente incorporado pode atingir 1Tops, que podem ser usados ​​para aplicações de IA de inteligência artificial leves.

5 Integração de alta integração, com interfaces de expansão ricas, com a porta Ethernet Gigabit, HDMI, EDP, Minipcle, USB3.0, USB2.0, interface de tela MIPI e interface da câmera MIPI, interface de áudio e outros periféricos, pode dar a reprodução completa ao desempenho do processador e expandir ainda mais o cenário de uso dos cenários de uso dos cenários de uso.

6. Suporta oficialmente as imagens do sistema operacional DeBain, DeBain, Ubuntu, e pode ser aplicado a uma variedade de diferentes ambientes de aplicativos.

7. de código aberto completamente, fornecendo tutoriais oficiais, kits completos de desenvolvimento de driver SDK, esquemas de design e outros recursos, você pode facilmente começar sem pontos cegos.

Recursos do produto

1. SDK grátis

2. Placa para a estrutura da placa. RK3566 RK3568 Duas placas principais são compatíveis

3. Suporta várias interfaces de tela, suporta a saída de quadros de até 4K60. Suporta HDMI, MIPI DSI, EDP, LVDS

4. NPU independente embutido, o poder de computação pode atingir 1tops

5. Configurações múltiplas: 1/2/4/8GB LPDDR4; 8/32/64/128 GB EMMC

6. Decodificação de 4k; Porta Ethernet Gigabit; USB3.0

7. Forneça suporte técnico

Parâmetros do produto

Parâmetros da placa principal

Conector: 260pins DDR4 Connector, Modelo: ASOA826-H2SB-7H

CHIP PRINCIPAL: RK3566 (Quad-Core Cortex-A55, 1,8 GHz, Mali-G52)

Io: 260 dedos dourados, espaçamento de 0,5 mm, lidere tudo o i0

Memória: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Armazenamento: 8/32/64/128 GB, EMMC

Parâmetros de rodapé

Conector: 260pins DDR4 Connector, Modelo: ASOA826-H2SB-7H

Interface de energia: 12V@1A (1A e acima) entrada CC, interface DC

Ethernet: 10/10/1000m Adaptive Ethernet Port

HDMI: interface de tela HDMI2.0*1, resolução máxima 4096*2160@60Hz

LVDs: interface de tela LVDS*1, canal único 8bit

Mipi-dsi: interface de tela mipi*1; Modo MIPI único Resolução máxima 1920*1080@60Hz

MIPI-CSI: Interface da câmera MIPI*2, câmera IMX415/OV8858 travável

EDP: EDP1.3 Interface de tela*1, EDP Touch Interface*1

USB2.0: interface tipo A*3 (host); Interface tipo C*1 (OTG), para interface de queima de firmware

USB3.0: interface tipo A*1 (host)

WiFi+Bluetooth: módulo Wi -Fi Bluetooth a bordo, Modelo: RTL8821CU

Interface PCLE: interface mini-PCLE, pode ser usada com placa de rede WiFi de altura total ou de meia altura, módulo 4G ou outro módulo de interface mini-PCLE

Holder de cartão SIM: a função do cartão SIM precisa ser usada com o módulo 4G

1²C: 1²C*2

Porta serial: Porta serial de depuração*1 (UART2) Parâmetro padrão 1500000-8-N-1; Porta serial lvttl*2 (Uart7 e Uart9); Rs232*2 (uart3 e uart4); RS485*2 (UART1 e UART6)

Titular do cartão TF: cartão de suporte Micro SD (TF) para iniciar o sistema, até 512 GB

Áudio: saída de áudio, tomada de áudio de 3,5 mm*1 (verde); Entrada de áudio, conector de áudio de 3,5 mm*1 (vermelho) Interface de microfone de microfone*1

Interface do alto -falante SPK*1, pode conectar o alto -falante de energia 1W

Botões: botão liga / desliga; Botão maskrom; Botão de recuperação

Receptor de infravermelho: suporta a função de controle remoto infravermelho

RTC: soquete de energia RTC*1

Interface do ventilador: suporta a instalação do resfriamento do ventilador 5V
