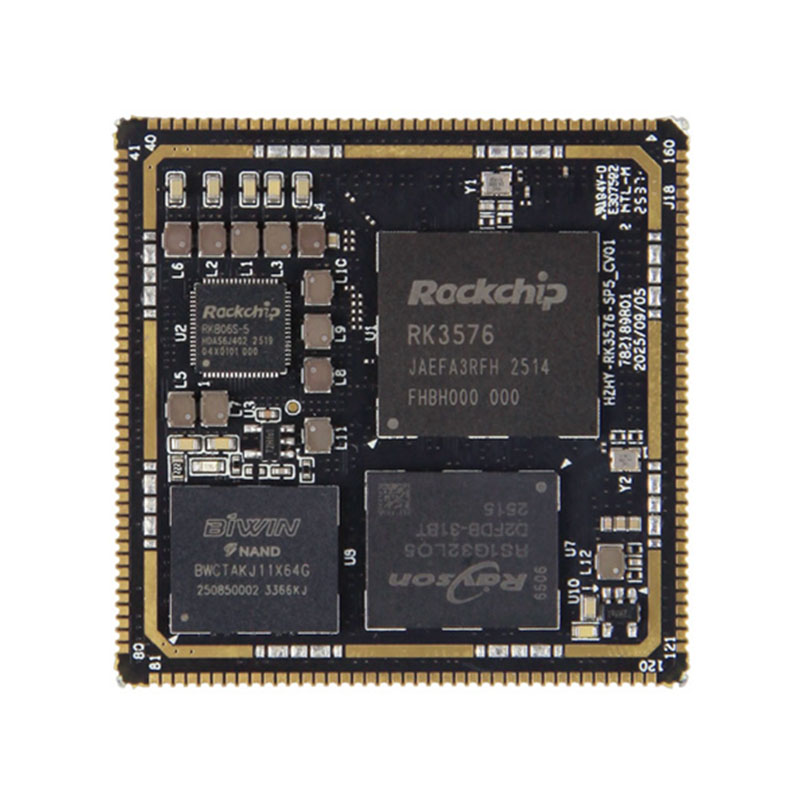

Rockchip RK3576SOM

No núcleo do SOM RK3576 está uma poderosa configuração de CPU octa-core, com quatro núcleos Cortex-A72 rodando a 2,2 GHz e quatro núcleos Cortex-A53 a 1,8 GHz. Essa arquitetura heterogênea big.LITTLE permite balanceamento de carga inteligente, garantindo desempenho superior para multitarefas complexas e, ao mesmo tempo, otimizando a eficiência energética para operação estendida – fundamental para ambientes industriais com requisitos de energia rigorosos.

Equipado com um NPU 6TOPS@INT8, o RK3576 SOM é excelente em inferência de IA no dispositivo. Ele oferece suporte a operações de precisão mista, incluindo INT4, INT8 e FP16, e é totalmente compatível com estruturas convencionais de aprendizado profundo, como TensorFlow e PyTorch. Isso permite que os desenvolvedores implantem perfeitamente aplicativos de IA, como visão computacional, reconhecimento de fala e análise de borda, sem depender da computação em nuvem, reduzindo a latência e melhorando a privacidade dos dados.

A GPU Mali‑G52 MC3 integrada aprimora ainda mais as capacidades multimídia e gráficas do SOM. Suportando padrões da indústria como OpenGL ES 3.2 e Vulkan 1.2, ele permite renderização 3D suave, processamento de vídeo de alta definição e visualização avançada de UI – perfeito para aplicações como IHM industrial, sinalização digital e sistemas de vigilância inteligentes.

Como uma solução de nível industrial, o RK3576 SOM foi projetado para atender às rigorosas demandas de ambientes industriais, garantindo operação estável mesmo em condições adversas. Oferecemos serviços flexíveis de personalização de OEM e ODM, adaptados aos requisitos específicos do seu projeto, incluindo configurações de interface personalizadas, opções de memória e otimização de software. Quer você precise de uma placa central RK3576 padrão ou de uma placa incorporada totalmente personalizada, nossa solução acelera o ciclo de desenvolvimento de seu produto e reduz o tempo de lançamento no mercado.

Escolha o SOM Rockchip RK3576 para obter uma plataforma embarcada confiável e de alto desempenho que combina durabilidade de nível industrial, computação de IA poderosa e personalização versátil – abrindo novas possibilidades para suas aplicações de borda inteligentes.

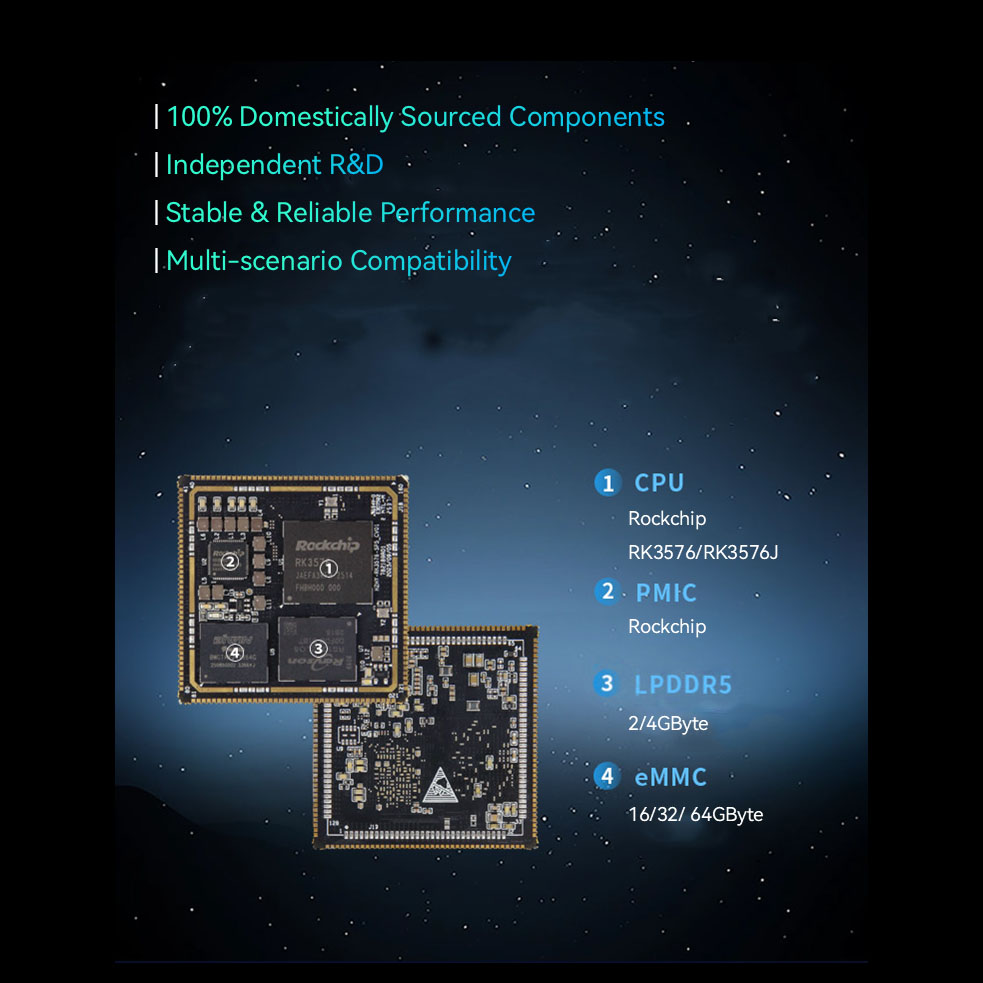

Especificações de hardware RK3576 SOM

● CPU: Processador Quad-core Cortex-A72 + Processador Quad-core Cortex-A53

● Velocidade do relógio: 2,2 GHz

● Memória: 2/4 GB LPDDR5 (a capacidade varia dependendo da versão adquirida)

● EMMC: eMMC de 32/64 GB (a capacidade varia dependendo da versão adquirida)

● Processamento Multimídia: Suporta decodificadores 4K@120fps H.265, VP9, ​​AVS2 e AV1; suporta decodificador 4K @ 60fps H.264; suporta codificadores 4K@60fps H.264 e H.265, codificador/decodificador JPEG de alta qualidade

● Processador gráfico: ARM Mali-G52-MC3

● NPU: NPU independente integrada, capacidade de computação de 6 TOPS @INT8

● Dimensões: 45 mm x 45 mm

● Interface: Interface de carimbo, 288 pinos

● Temperatura: -40°C~+85°C / 0°C~+70°C

● Tensão operacional: 5V

● Sistema operacional: Linux, Ubuntu

Parâmetros funcionais do SOM RK3576

● SDMMC (≤2 canais): Suporta protocolo SDI03.0 e protocolo MMCV4.51. Largura do barramento de dados de 4 fios; suporta o modo SDR104, com velocidade máxima de 200 MHz. Nota: Somente SDMMC0 suporta inicialização do sistema e o padrão é a função de cartão SD;

suporta atualização de firmware via cartão SD quando EMMC/UFS está em branco e também suporta atualização de firmware de EMMC/UFS via cartão SD após inicialização de EMMC/UFS; SDMMC0 configura VCCIO_SD_S0 para saída de 1,8 V ou 3,3 V de acordo com o modo de operação periférico e real; SDMMC1 é 3,3V; alguns recursos de pinos são multiplexados.

● SARADC (≤7 canais): A resolução SARADC é de 12 bits, velocidade 1MS/s, faixa de tensão de entrada é 0~1,8V; Nota: SARADC_VINO_BOOT é dedicado a configurar a sequência de inicialização do SYSTEMBOOT e não pode ser usado para outras funções; SARADC_VIN1 é padronizado como a porta de amostragem de entrada de valor-chave e é multiplexado como o botão do modo de recuperação (não modificável);

SARADC_VIN2 é o ID de hardware da placa, não exibido; SARADC_VIN3 é multiplexado para detecção de áudio;

SARADC_VIN4~7 pode ser usado diretamente.

● USB (≤2 canais): Nota: USB2_OTG0 é a porta de gravação de firmware padrão para RK3576, certifique-se de reservar esta interface no aplicativo; USB3 e USB2.0 OTG só podem funcionar como Dispositivo ou HOST simultaneamente; o sinal SS (5 Gbps) do USB3 OTG0 é multiplexado com DP1.4; o sinal SS (5 Gbps) de USB3 OTG1 é multiplexado com PCIE1 ou SATA1, e a função USB não pode ser usada quando definida para função PCIE ou SATA;

● SATA (≤2 canais): Suporta função SATA PM, cada porta pode suportar 5 dispositivos; suporta SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; suporta eSATA.

Nota: Os controladores SATA0 e PCIe0 são multiplexados; Os controladores SATA1 e PCIe1 ou USB3_OTG1 são multiplexados;

● PCIe (≤2 canais): 2 controladores PCIe 2.1, ambos suportam apenas o modo RC;

Nota: Os controladores PCIe0 e SATA0 são multiplexados; Os controladores PCIe1 e SATA1 ou USB3_OTG1 são multiplexados;

● MIPI DPHY CSI RX (≤2 canais): 2 portas MIPI DPHY CSI RX, suportando modo MIPI-CSI de 2/4 vias;

Nota: A divisão em modo de 2 pistas + 2 pistas não é suportada atualmente; um máximo de 2 câmeras podem ser conectadas;

● MIPI DCPHY CSI RX (≤1 canal): 1 porta MIPI DCPHY CSI RX, suportando modo MIPI-DPHY de 1/2/4 pistas ou modo 0/1/2 Trio MIPI-CPHY;

● Nota: A divisão em modo de 2 pistas + 2 pistas não é suportada; o TX e RX do MIPI DCPHY Combo PHY só ​​podem ser configurados simultaneamente como modos DPHY TX e DPHY RX, ou simultaneamente como modos CPHY TX e CPHY RX. CIF (≤1 canal): interface DVP máxima de 16 bits de 1 canal, suporta 8/10/12/16 bits;

Nota: interface de 3,3 V, alguns recursos de pinos são compartilhados;

● HDMI TX (≤1 canal): Suporta até HDMI 2.1, suporte máximo para 4K@120Hz, suporta o modo HDMI FRL e é compatível com versões anteriores do modo HDMI TMDS;

Nota: Compartilhado com controladora eDP;

● eDP (≤1 canal): Suporta até eDP 3.1, suporte máximo para 4K@60Hz, suporta modos 1/2/4 Lane, não suporta Swap; Nota: Compartilhado com controladora eDP;

● MIPI DCPHYCSI TX (≤1 canal): 1 porta MIPI DCPHYCSI RX, suporta modo 1/2/3/4 Lanes MIPI-DPHY ou modo 0/1/2 Trio MIPI-CPHY;

● Nota: Não suporta divisão no modo 2Lane+2Lane; MIPI DCPHY Combo PHY's TX e RX só podem ser configurados simultaneamente como modo DPHY TX, DPHY RX ou simultaneamente como modo CPHY TX, CPHY RX.

● DP (≤1 canal): Suporta até eDP 3.1, suporte máximo para 4K@120Hz, suporta modos 1/2/4 Lane, suporta Swap;

Nota: Compartilhado com sinal SS do USB3 OTG0;

● LCD (≤1 canal): Suporta modo RGB de 24 bits, resolução máxima de 1920x1080@60Hz; suporta modo BT1120 de 16 bits, resolução máxima 1920x1080@60Hz; suporta modo BT656 de 8 bits, resolução máxima 720x576@60Hz; Nota: Alguns recursos de pin são compartilhados.

● EBC (≤1 canal): Suporta saída de 8/16 bits, máximo de 32 níveis de escala de cinza, resolução máxima de 2560x1920@85Hz;

Nota: Alguns recursos de pin são compartilhados.

● Áudio (≤9 canais): 5 grupos de SAI, suportando modo master-slave, largura de 8 a 32 bits e taxas de amostragem de até 48kHz; 2 grupos de PDM, modo mestre, suportando capacidade de entrada de 8 canais, largura de 16 a 32 bits e taxas de amostragem de até 192kHz; 2 grupos de SPDIFTX; 1 grupo de DSM PWMAudio;

Nota: Quatro módulos ASRC (Asynchronous Sample Rate Converter) são fornecidos para conversão de taxa de amostragem de dados de áudio; interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados;

● Ethernet (≤2 canais): Suporta 2 interfaces RGMII com taxas de transmissão de dados de 10/100/1000Mbps.

Nota: Interface RGMII/RMII de 3,3V, alguns recursos de pinos são compartilhados.

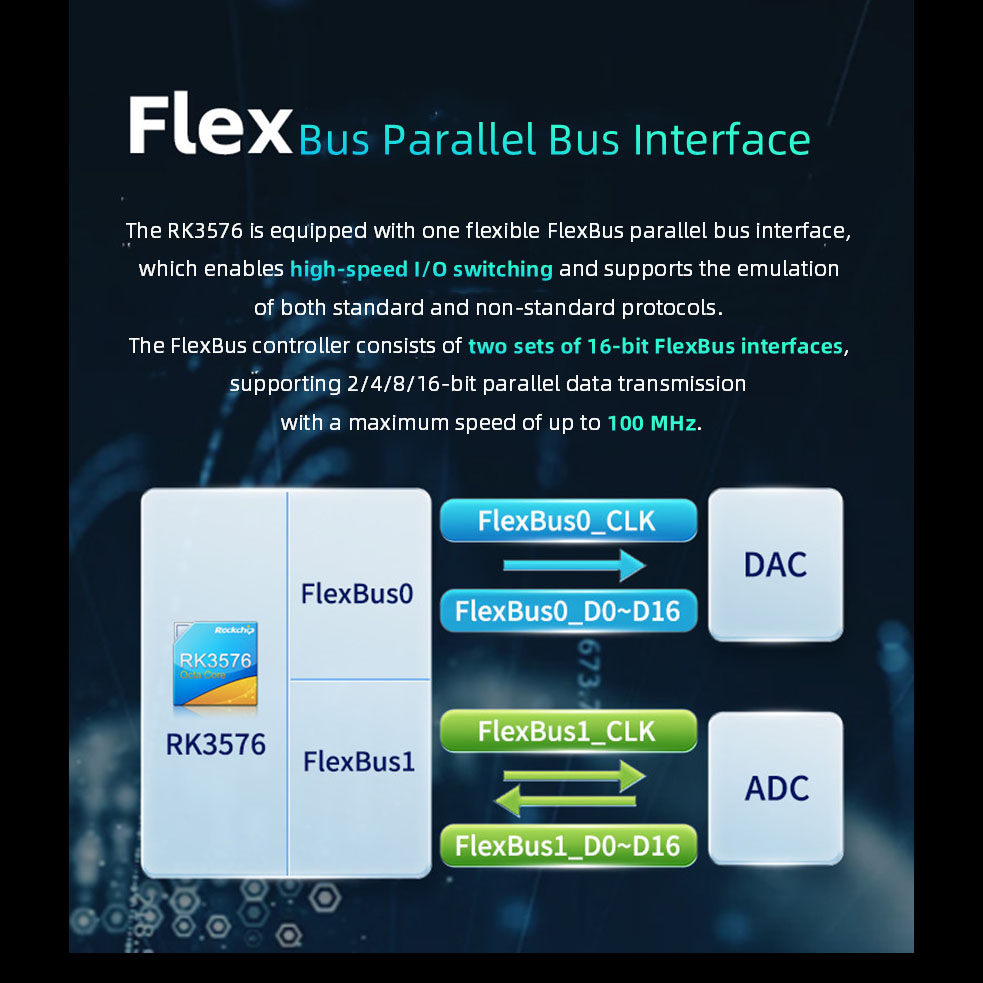

● FlexBus (≤1 canal): Suporta uma interface de barramento paralelo flexível - interface FlexBus, que pode alcançar comutação de E/S de alta velocidade e pode emular alguns protocolos padrão ou irregulares. Um cenário de aplicação típico é a combinação de um ADC de 16 bits de alta velocidade e um DAC de 16 bits.

Nota: Interface de 3,3 V, alguns recursos de pinos são compartilhados.

● DSMC (≤1 canal): Interface serial com taxa de dados dupla. Usado principalmente na comunicação de dispositivos PSRAM ou comunicação periférica de LocalBus (como FPGA). Nota: Interface de 3,3 V, alguns recursos de pinos são compartilhados.

● UART (≤12 canais): A taxa de transmissão máxima suportada é de 8Mbps.

Nota: Interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados.

● I³C (≤2 canais): Suporta modos de endereço de 7 bits e 10 bits, com velocidade máxima de até 12,5 Mbit/s, compatível com barramento I²C, com velocidade máxima de até 400 Kbit/s. Nota: Interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados.

● I²C (≤11 canais): Suporta modos de endereço de 7 e 10 bits, com velocidade máxima de até 400 Kbit/s.

Nota: Interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados. SPI (≤5 canais): Modo mestre/escravo configurável. Nota: Interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados.

● CAN (≤2 canais): Suporta CAN-FD; suporta 1Mbps.

Nota: Interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados.

● PWM (≤3 canais): 3 controladores PWM independentes, suportando até 16 canais PWM, temporizador/contador de 32 bits.

Nota: Interface de 1,8 V/3,3 V, alguns recursos de pinos são compartilhados.

Nota: Alguns recursos de pinos são multiplexados. Consulte a Tabela de comparação de funções de pinos para obter detalhes.

Contate-nos para amostras e mais informações!

Vantagens do serviço

Pedido Mínimo: 1 Unidade | Pedidos em massa suportados | SDK grátis | Suporte Técnico Gratuito | Personalização aceita

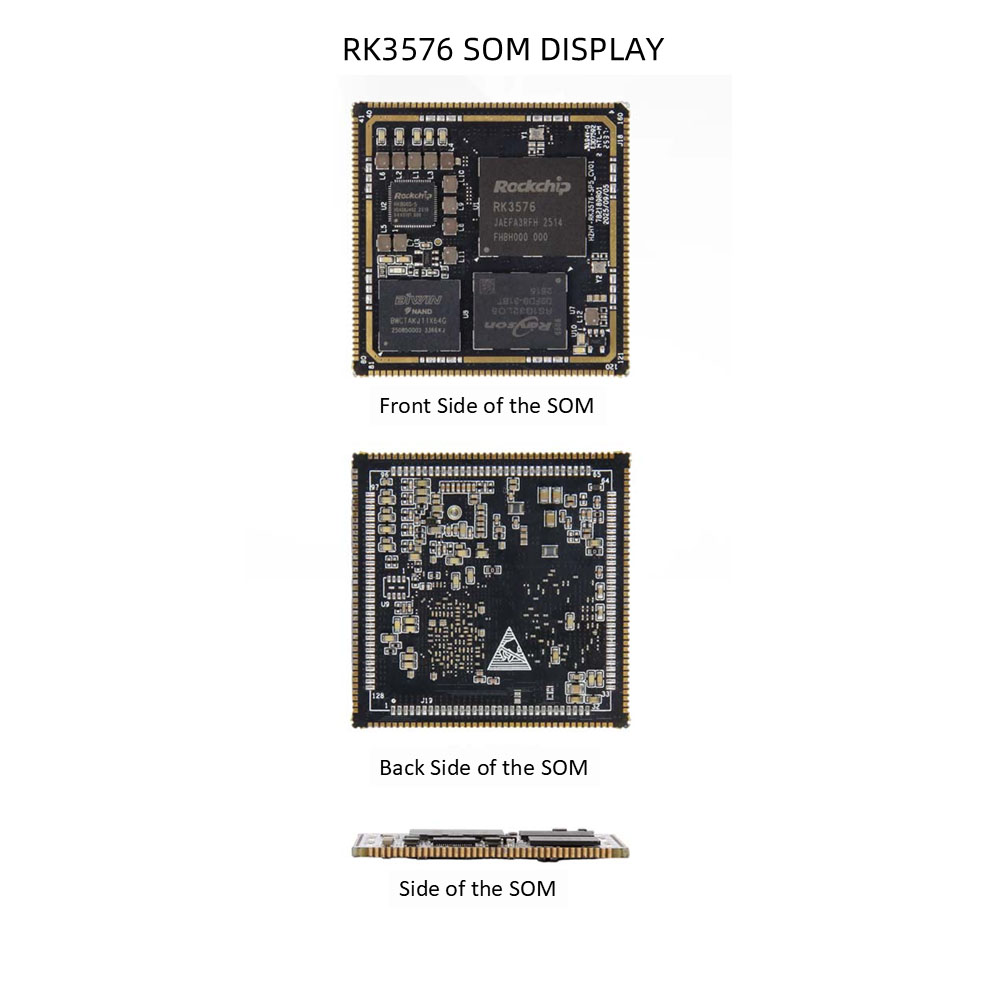

Detalhes do SOM RK3576
