RockChip RK3588 Board

Recursos RKK3588

● Processo avançado de 8nm, arquitetura de 8 núcleos de 64 bits, alto desempenho, baixo consumo de energia

● ARM MALI-G610 MC4 GPU, módulo de aceleração gráfica 2D dedicada

● 6tops NPU, permitindo vários cenários de IA

● Codificação e decodificação de vídeo 8K, saída de tela 8K

● Interfaces de exibição múltiplas embutidas, suportar tela de várias telas

● Recursos de processamento de super imagem, ISP de 48MP, suporte para várias entradas da câmera

● Interfaces ricas de alta velocidade (PCIE, Tipo C, SATA, Gigabit Ethernet), Fácil de expandir

● Android e OS Linux

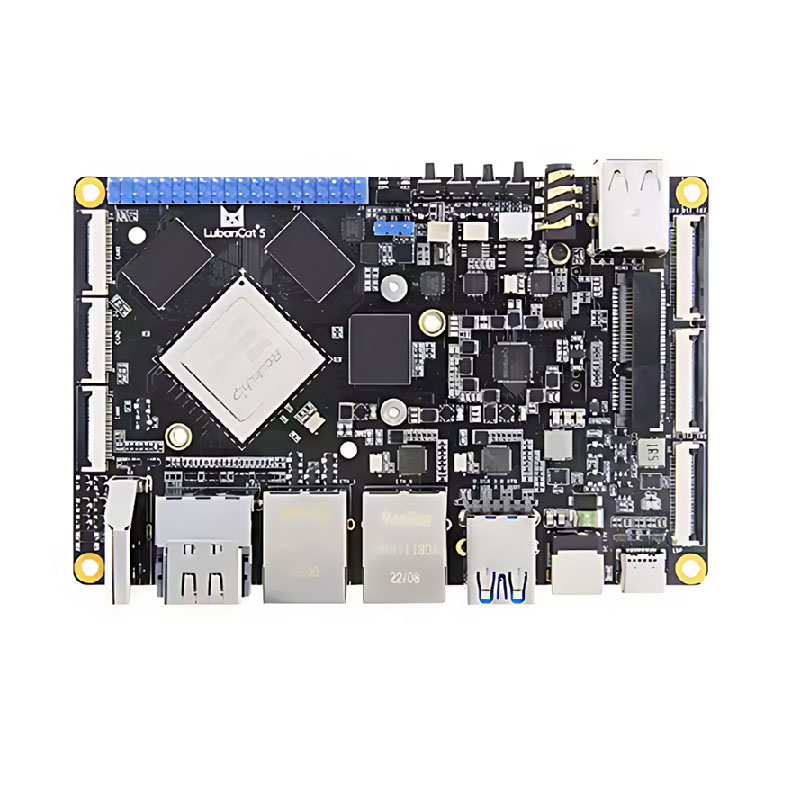

RK3588 Introdução à placa

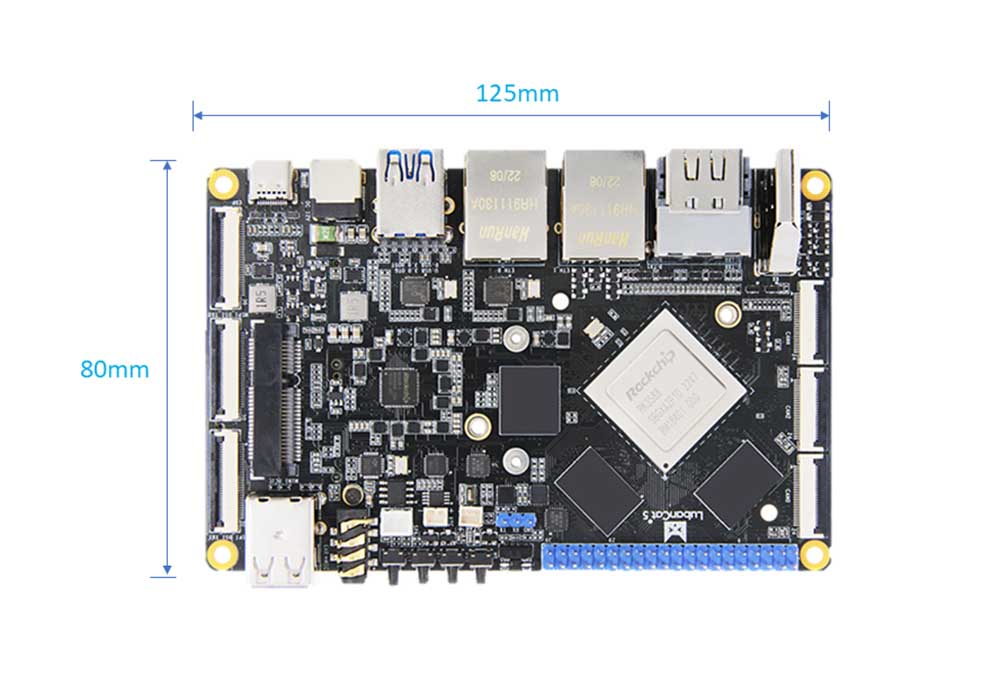

1. O computador de placa única TP-5 RK3588 é uma poderosa placa de desenvolvimento que pode ser usada como um computador de placa única de alto desempenho e placa-mãe incorporada para exibição, controle, transmissão de rede, armazenamento de arquivos, computação de borda e outros cenários.

2. Use RockChip RK3588 como chip principal, usando a tecnologia de processo avançada de 8nm, com a maior frequência principal de até 2,4 GHz, integrando o Cortex-A76 de 64 bits de núcleos quad-com-core e o Mali-G610 MC4GPPUTEX. Ele possui recursos de processamento de super imagem, suporta entrada de várias câmeras, suporta exibição diferencial de várias telas e possui uma NPU independente embutida para capacitar vários cenários de IA.

3. Fornece uma variedade de combinações de memória e armazenamento para escolher, configuração equilibrada de hardware a bordo e ampla faixa de aplicativos.

4. A NPU independente embutida possui um poder de computação de até 6tops, permitindo vários cenários de IA.

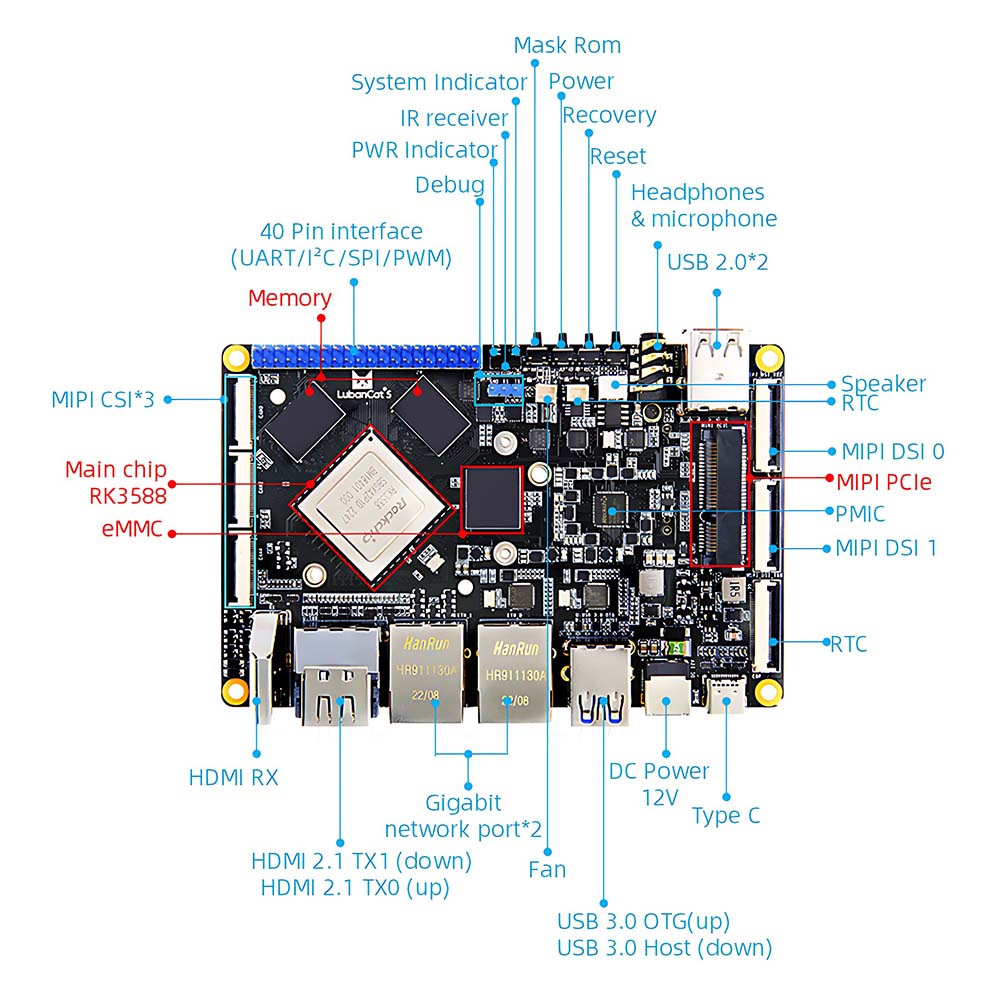

5 Integração de alta integração, com interfaces de expansão ricas, equipadas com porta Ethernet Gigabit, USB3.0, USB2.0, minipcle, minihdmi, interface de tela MIPI e interface de câmera MIPI, interface de áudio, interface de pins, liderar 4 pinos.

RK3588 Parâmetros da placa

● Interface de energia: 12V@2A DC Entrada, interface DC5.5*2.1

● CHIP PRINCIPAL: RK3588 (Quad-Core A76+Quad-Core A55, Mali-G610, 6T POWER COMPUTAÇÃO)

● Memória: 4/8/16GB, LPDDR4X (outros requisitos de armazenamento podem ser personalizados)

● Armazenamento: 0/32/64/128 GB, EMMC (outros requisitos de armazenamento podem ser personalizados)

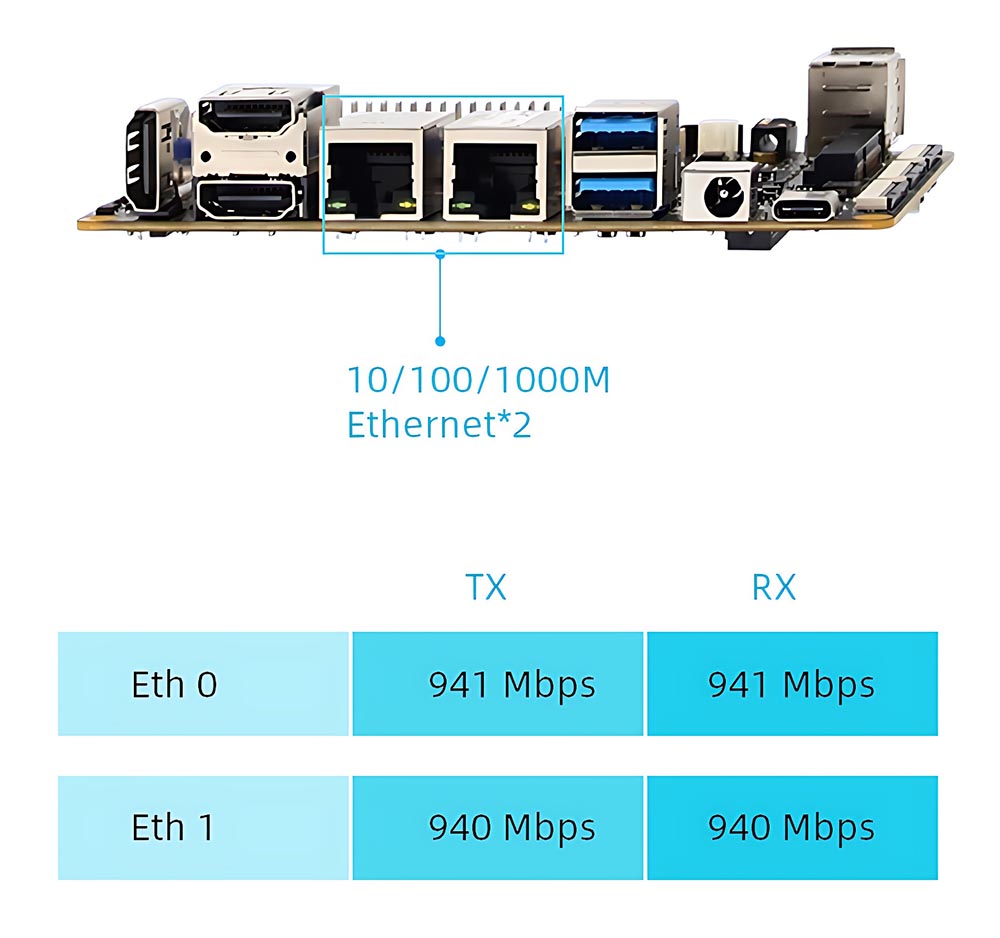

● Ethernet: porta de rede Gigabit*2, suporta taxa de transmissão de dados de 10/10/1000Mbps

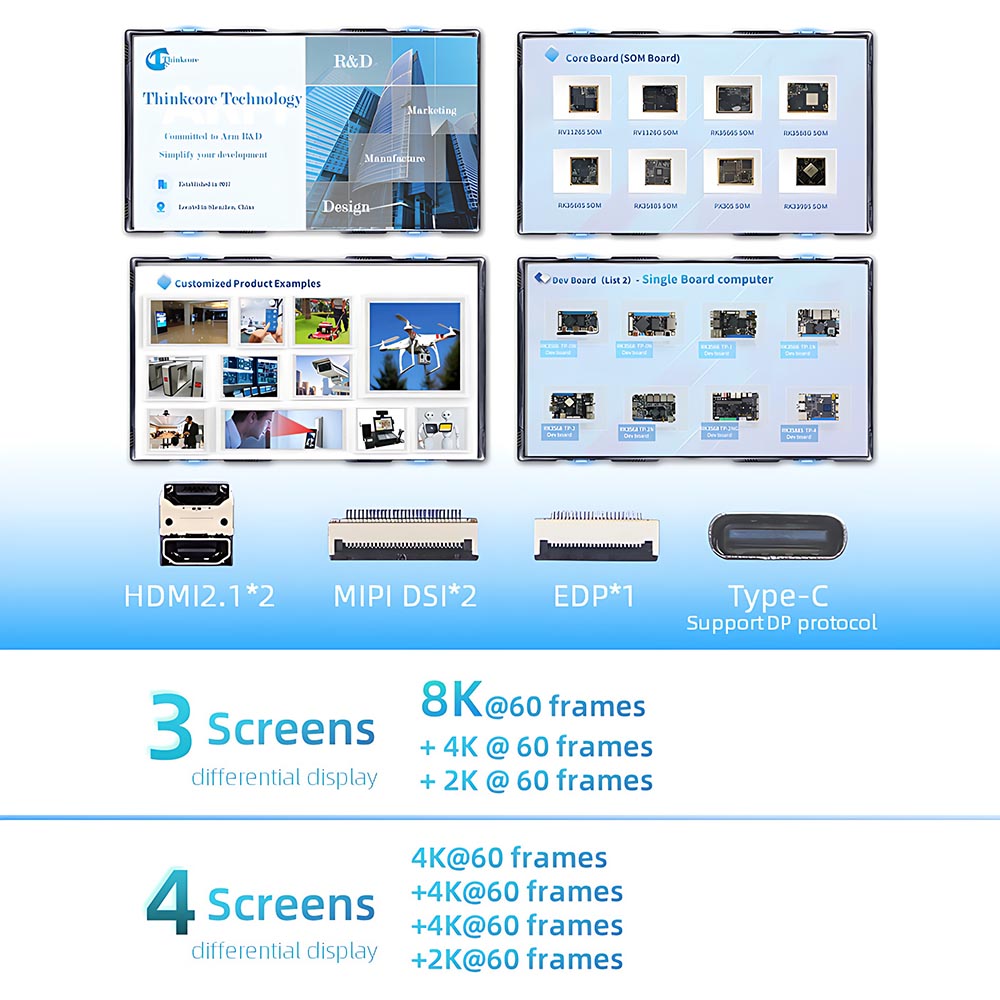

● HDMI: entrada hdmi2.0*1, até 3840x2160@60fps; Saída HDMI2.1*2, suporta tela de várias telas com outras telas, resolução máxima 7680x4320@60Hz (resolução 8K)

● EDP: interface de tela EDP*1, suporta tela de várias telas com outras telas, a maior resolução é 3840x2160 a 60Hz

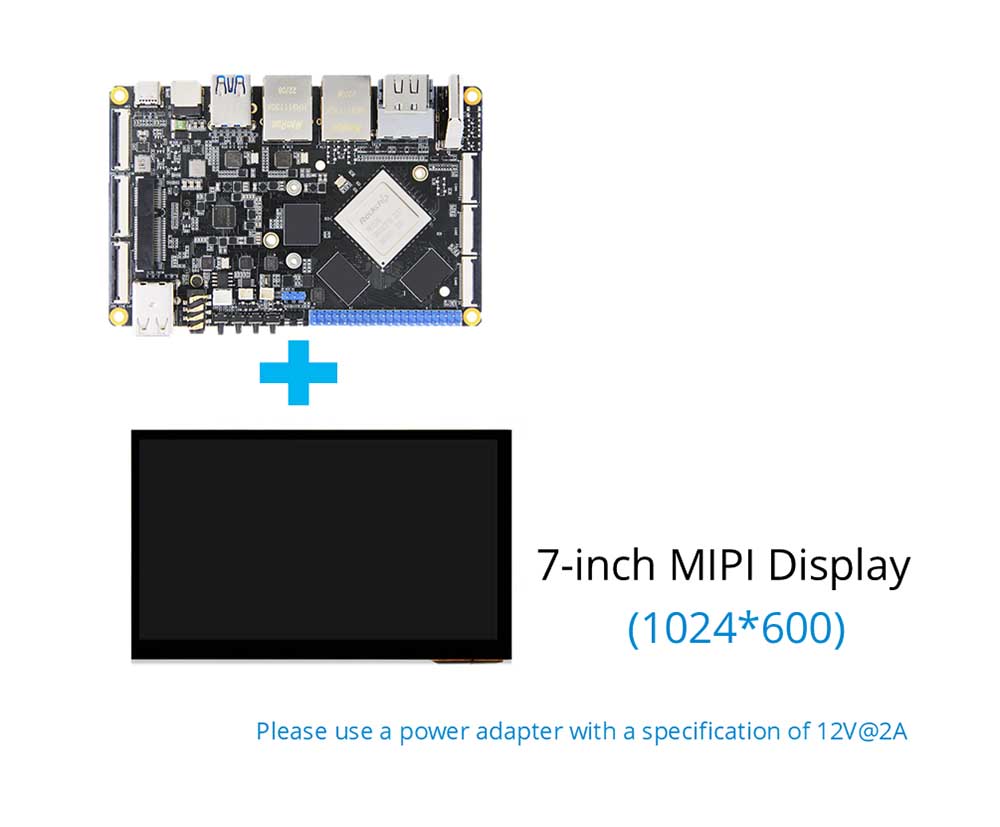

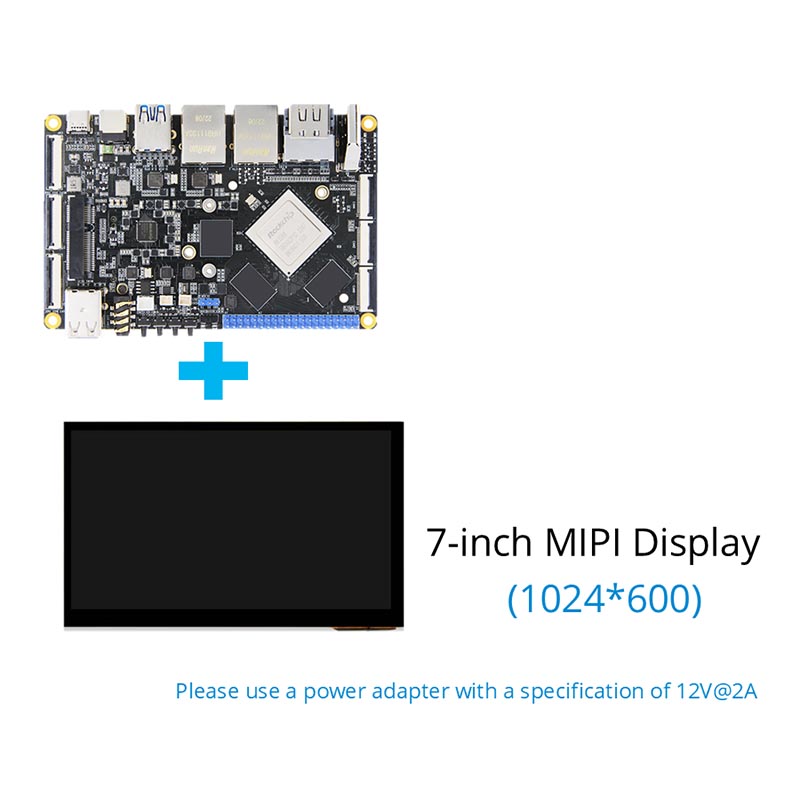

● MIPI DSI: interface de tela MIPI*2, suporta tela diferencial de várias telas com outras telas: a resolução máxima no modo MIPI único é 1920*1080@60HZ

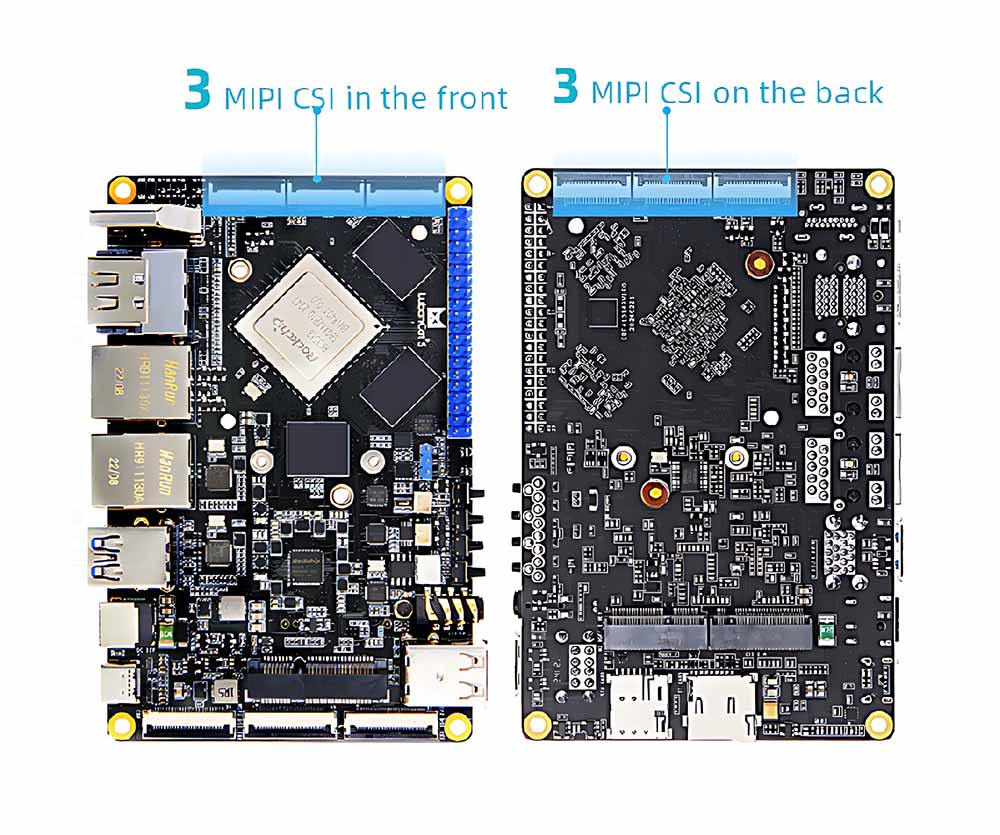

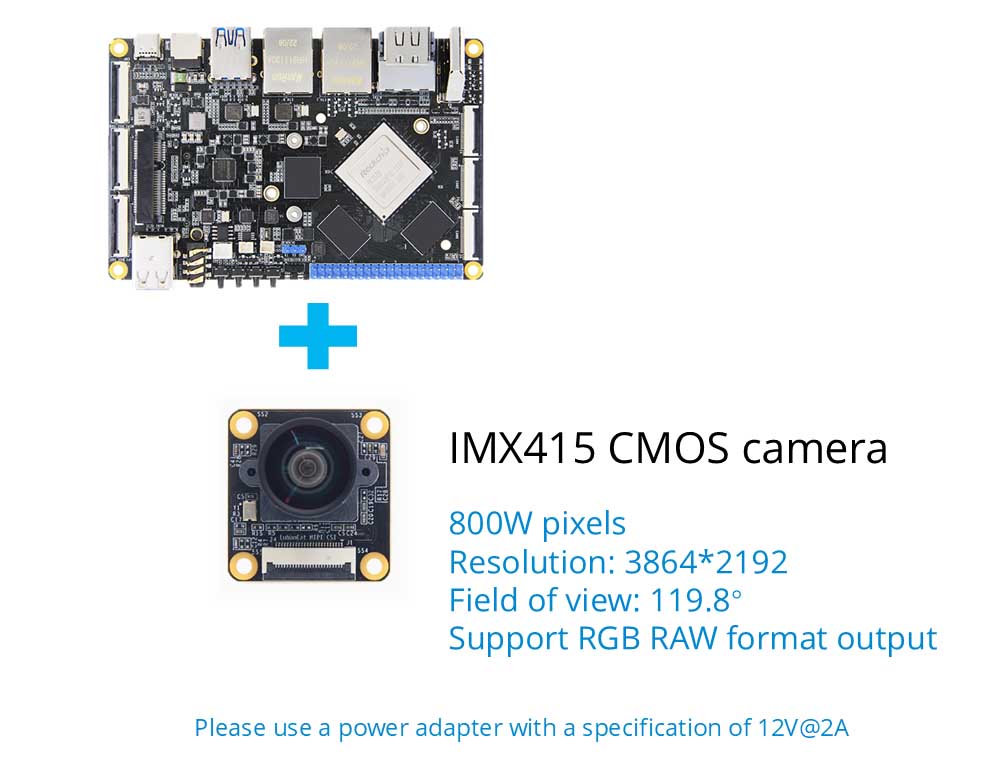

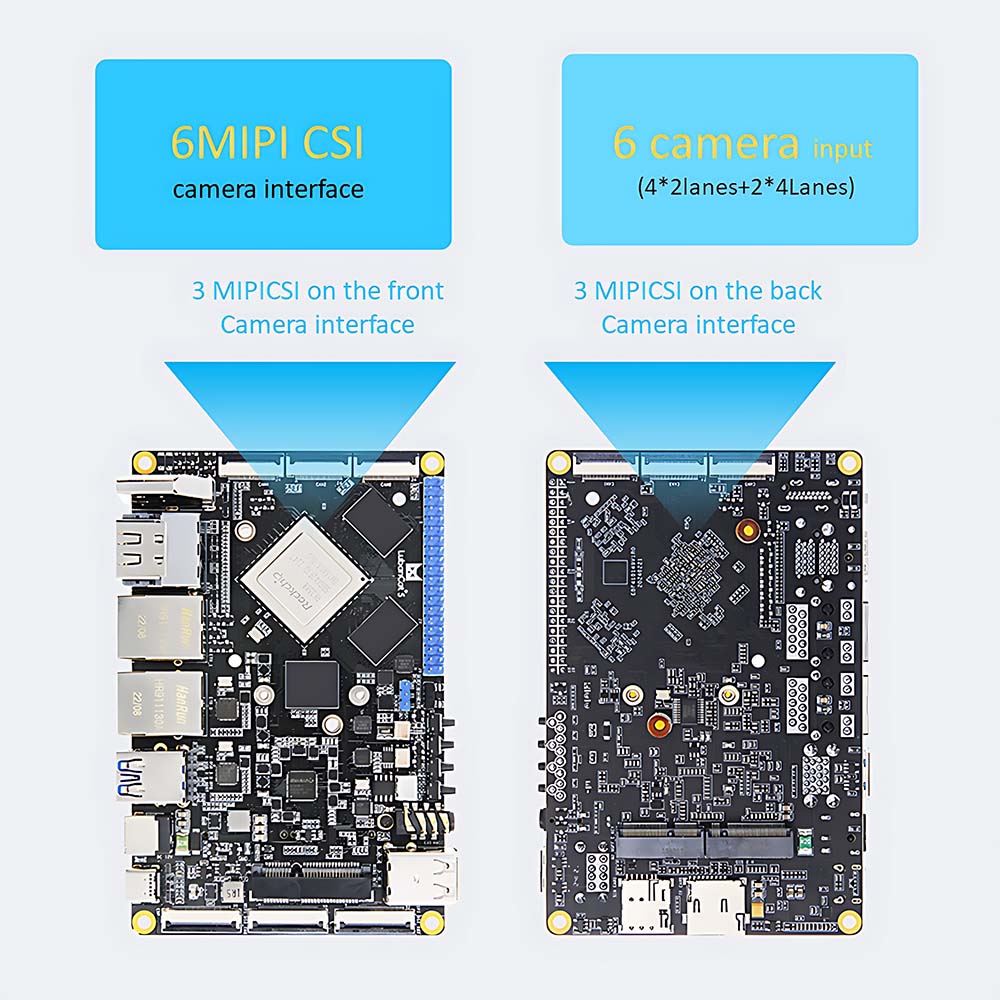

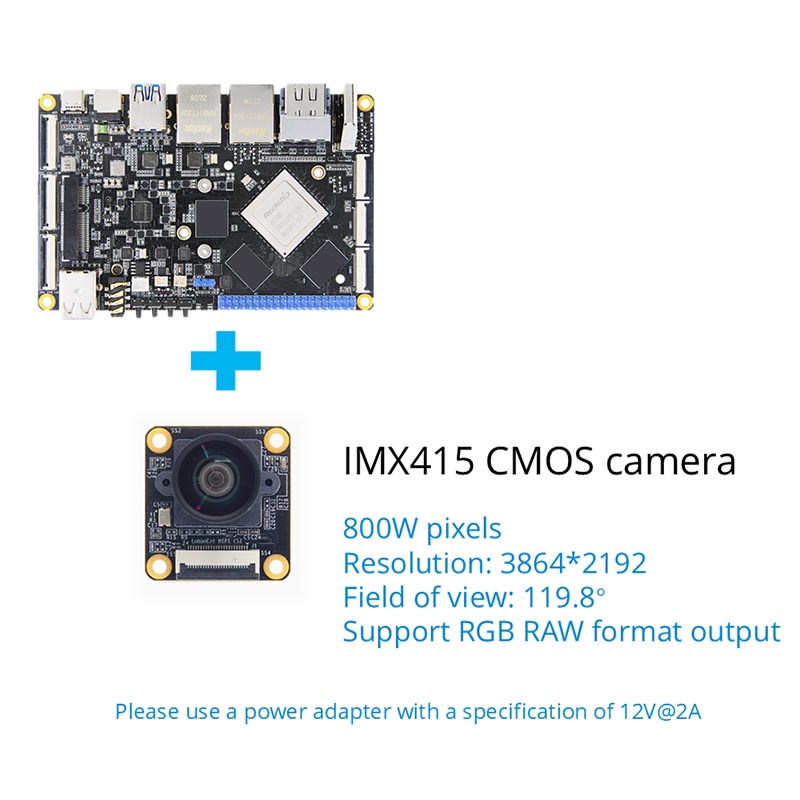

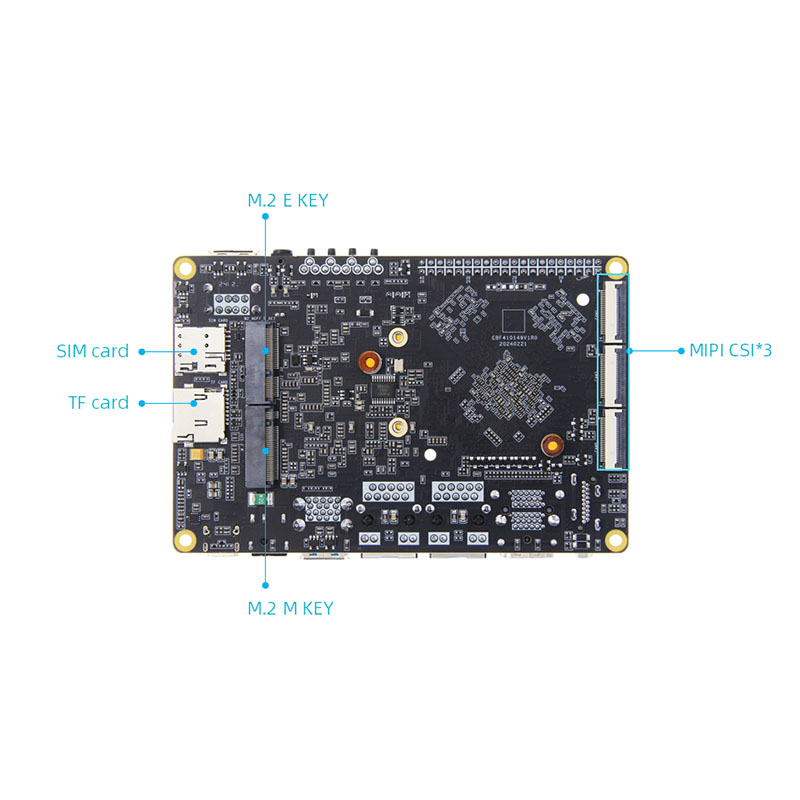

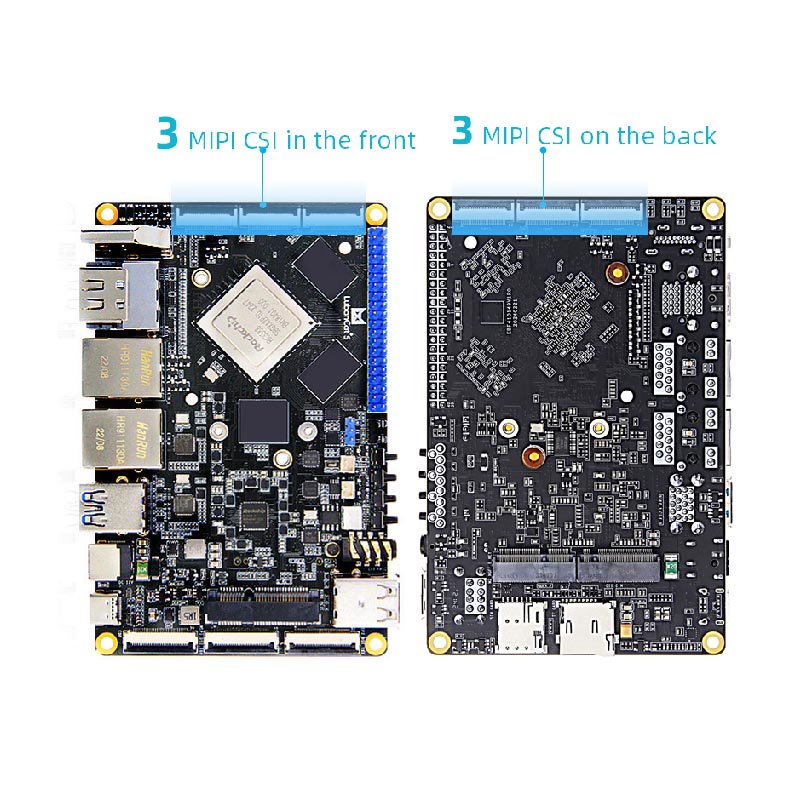

● MIPI CSI: interface da câmera MIPI*6 (Frente*3, traseiro*3)

● USB2.0: interface USB-HOSTTYPE-A*1; Interface USB-OtgType-A*1

● USB3.0: interface USB-HOSTTYPE-A*2; Interface USB-OtgType-C*1, pode ser usada para queima de firmware, suporta o protocolo DP1.4

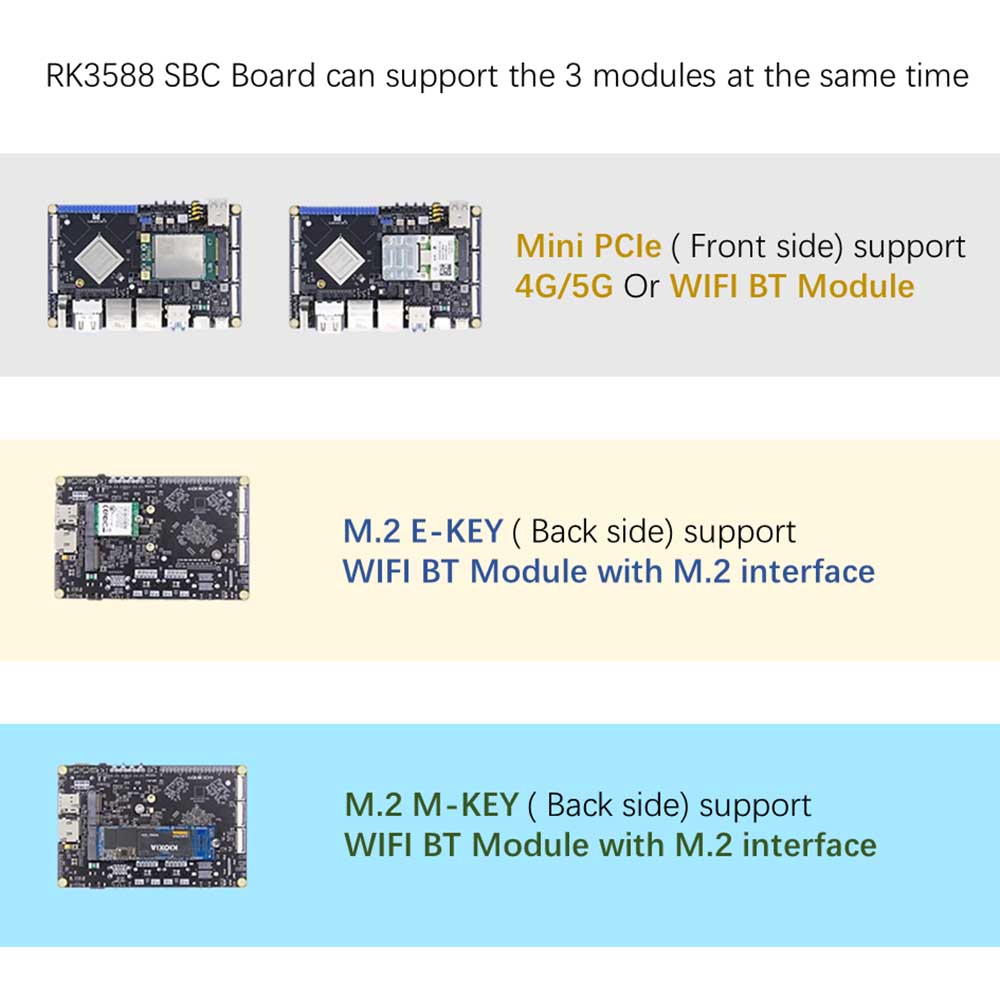

● Interface do PCLE: a interface mini-PCLE, pode ser usada com cartões de rede WiFi de altura total ou de meia altura, módulos 4G ou outros módulos de interface mini-PCLE

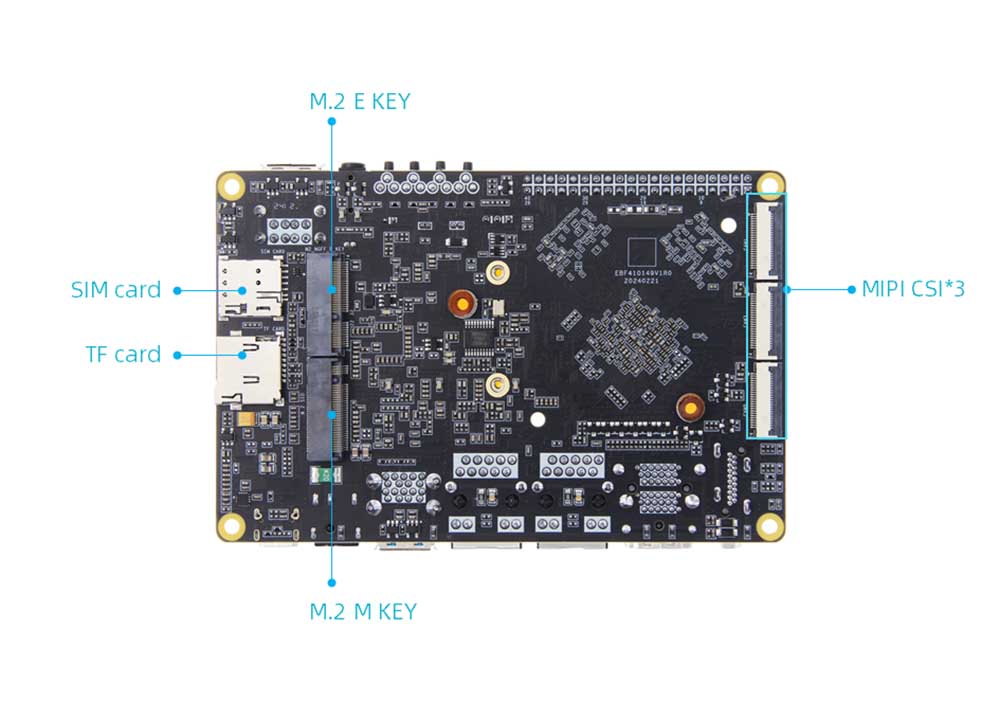

● Interface M.2: interface M.2ekey*1, suporta módulo de cartão de rede sem fio M.2 E-Key; M.2 M Interface de chave*1, suporta M.2 M-key PCLE3.0*4lanes Especificação 2280 disco rígido

● SIM+titular do cartão TF: titular do cartão SIM*1, Micro SD (TF) titular do cartão*1, suporta o cartão TF para iniciar o sistema, suporta até 512 GB, a função do cartão SIM precisa ser usada com o módulo 4G

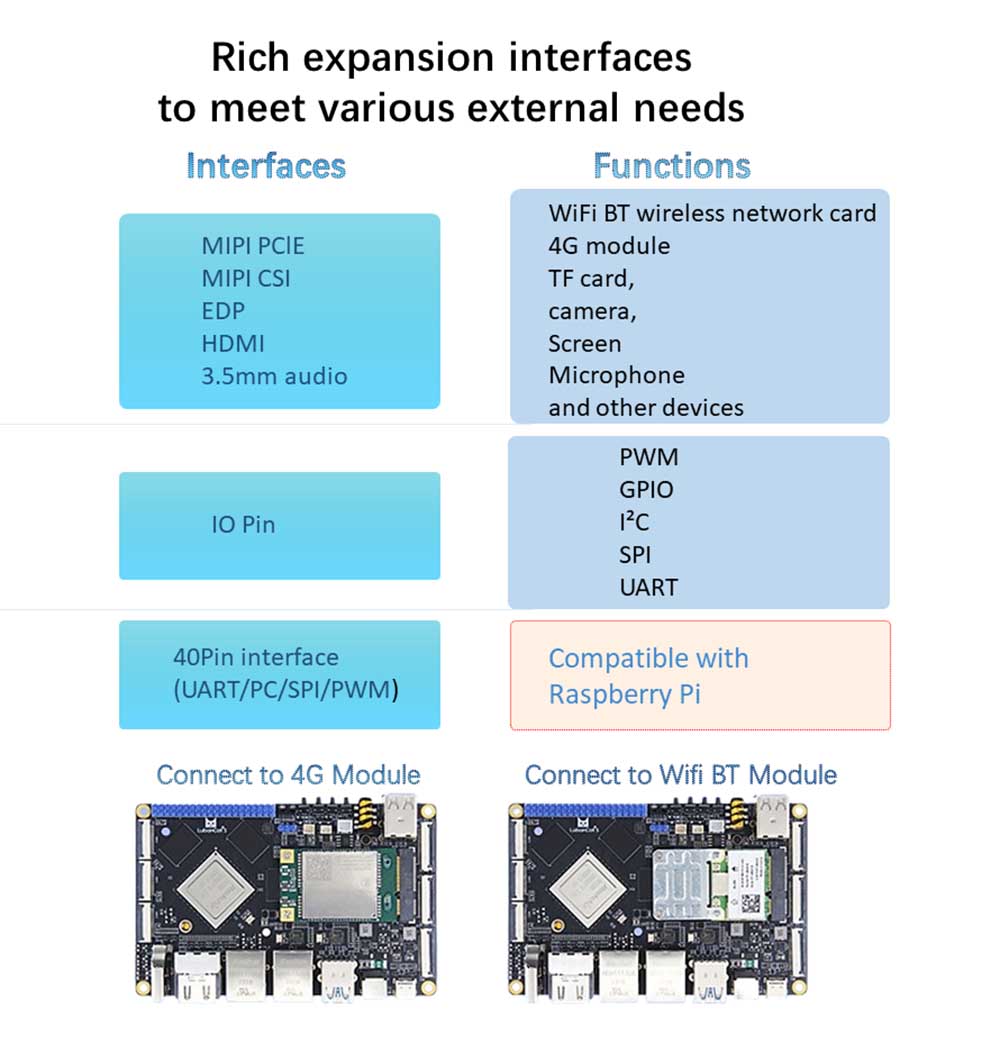

● Interface de 40 pinos: compatível com interface Raspberry Pi 40pin, suporta funções PWM/GPIO/PC/SPI/UART

● Porta serial de depuração: parâmetro padrão 1500000-8-n-1

● Áudio: microfone de microfone integrado*1; Interface do alto -falante SPK*1. Pode ser conectado ao alto -falante de potência 1W; saída de fone de ouvido + interface 2-em-1 de microfone*1*1

● Botões: botão liga / desliga*1; botão maskrom*1; botão de recuperação*1; Botão Redefinir*1

● LED: luz indicadora de energia*1; Luz do indicador do sistema*1

● Receptor de infravermelho: suporta a função de controle remoto infravermelho

● RTC: a bordo de baixa potência RTC Chip + RTC Power Socket*1

● Interface do ventilador: suporta a instalação de ventiladores de 5V ou 12V para resfriamento
