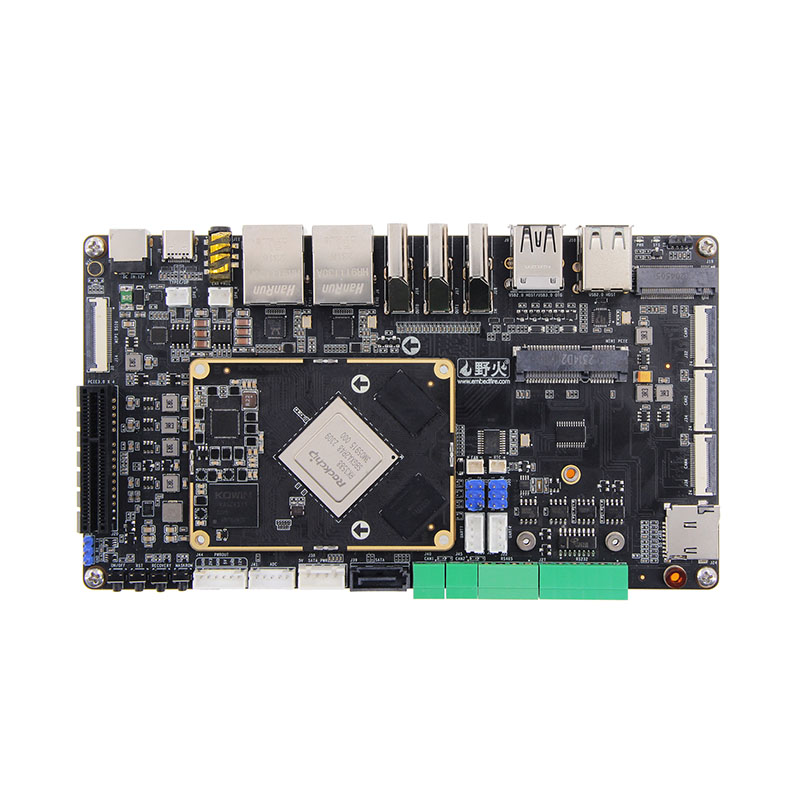

RockChip RK3588 Computadores de placa única da placa-mãe

Recursos RKK3588

Este é um desenvolvimento de computadores de placa única RockChip RK3588, fácil de usar e desenvolver. A placa principal correspondente pode ser usada diretamente com esta placa -mãe. Apoie a personalização, apoie a placa principal de grau industrial e o lote da placa -mãe.

Processo de 8nm, arquitetura de 64 bits de 8 nm, alto desempenho, baixo consumo de energia

 ARM MALI-G610 MC4 GPU, módulo de aceleração gráfica 2D dedicada

 6tops NPU, permitindo vários cenários de IA

 8K de codificação e decodificação de vídeo, saída de 8K de exibição

 Interfaces de exibição múltiplas embutidas, suportar tela de várias telas

 Recursos de processamento de super imagem, ISP de 48MP, suporte para várias entradas da câmera

 Interfaces ricas em alta velocidade (PCIE, Tipo C, SATA, Gigabit Ethernet), Fácil de expandir

 Android e Linux OS

Parâmetros do produto

RockChip RK3588 Parâmetros de computadores de placa única da placa-mãe

 Conector: Conector masculino: DF40C-100DP-0.4V (51) Conector feminino: DF40C-100DS-0.4V (51)

Chip Chip principal: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops Computing Power) BTB leva a 400 pinos, espaçamento de 0,5 mm, leva a todos os i0

 Memória: 4/8/16GB, LPDDR4/4X

 Armazenamento: 32/64/128GB.EMMC

RK3588 Parâmetros de rodapé

 Conector: Masculino: DF40C-100DP-0.4V (51) Feminino: DF40C-100DS-0.4V (51)

 Interface de potência: 12V@2A DC Entrada, interface DC*1; Interface de saída de energia*1

 Ethernet: porta de rede Gigabit*2, suporte de 10/10/1000Mbps Taxa de transmissão de dados

 HDMI: HDMI12.0 Entrada*1, até 3840x2160@60fps; Saída HDMI2.1*2, suporta várias telas com outras telas, resolução máxima 7680x4320@60Hz (resolução de 8k)

 MIPI-DSI: interface de tela MIPI*2 (Frente*1, traseira*1), pode ser conectada à tela MIPI Wildfire, suporta várias telas com outras telas; Modo MIPI único Resolução máxima 1920*1080@60Hz

 MIPI-CSI: Interface da câmera MIPI*6 (Frente*3, traseira*3), pode ser conectada à câmera MIPI de fogo selvagem

 USB2.0: Interface USB-HOSTTYPE-A*3

 USB3.0: Interface USB-OtgType-A*1; Interface tipo C*1, pode ser usado para queima de firmware, suporta o protocolo DP1.4

 Interface PCLE: interface mini-PCLE*1, pode ser usada com placa de rede WiFi de altura total ou de meia altura, módulo 4G ou outro módulo de interface mini-PCLE: PCLE3.0X4 Interface*1

 M.2 Interface: M.2EKey Interface*1, suporta módulo de cartão de rede sem fio M.2 E-Key; M.2 m Interface de chave*1, suporta M.2 M-key pcle3.0*4lanes Especificação 2280 Disco rígido

 titular do cartão TF: Micro SD (TF) titular*1, suporta o sistema de inicialização do cartão TF, até 512 GB

 Holder de cartão SIM: Holder de cartão SIM*1, a função do cartão SIM precisa ser usada com o módulo 4G

 Interface SATA: interface SATA padrão*1; Interface de energia SATA*1, suporta saída de 12V

 Can: Can*2

 ADC: interface de aquisição do ADC*1

 Porta serial de depuração:

 Porta serial de depuração*1 (UART2), parâmetro padrão 1500000-8-N-1; Porta serial uart*2 (Uart7 e Uart9); Rs232*2 (uart4 e uart7);

 RS485*2 (UART4 e UART7); Interface de jumper de seleção rs232/rs485*2

 Áudio: microfone de microfone integrado*1; Interface do alto-falante SPK*2, pode conectar o fone de ouvido de alto-falante 3W + interface 2-in-1 de entrada de microfone*1*1

 Botão: botão liga/desliga*1; Botão maskrom*1; Botão de recuperação*1; Botão Redefinir*

 LED: indicador de energia*1; Indicador do sistema*1

 Receptor de infravermelho: função de controle remoto infravermelho de suporte

 RTC: soquete de energia RTC*1

 Interface do ventilador: Suporte a instalação do resfriamento do ventilador 5V ou 12V
