RockChip Rv1106 Placa -mãe

A placa TP-RV1106 visa principalmente para fabricantes e desenvolvedores de nível básico incorporado, e pode ser usado para desenvolvimento em uma variedade de campos, como casa inteligente, monitoramento de segurança, automação industrial, eletrônicos de consumo, Internet de coisas, educação e entretenimento.

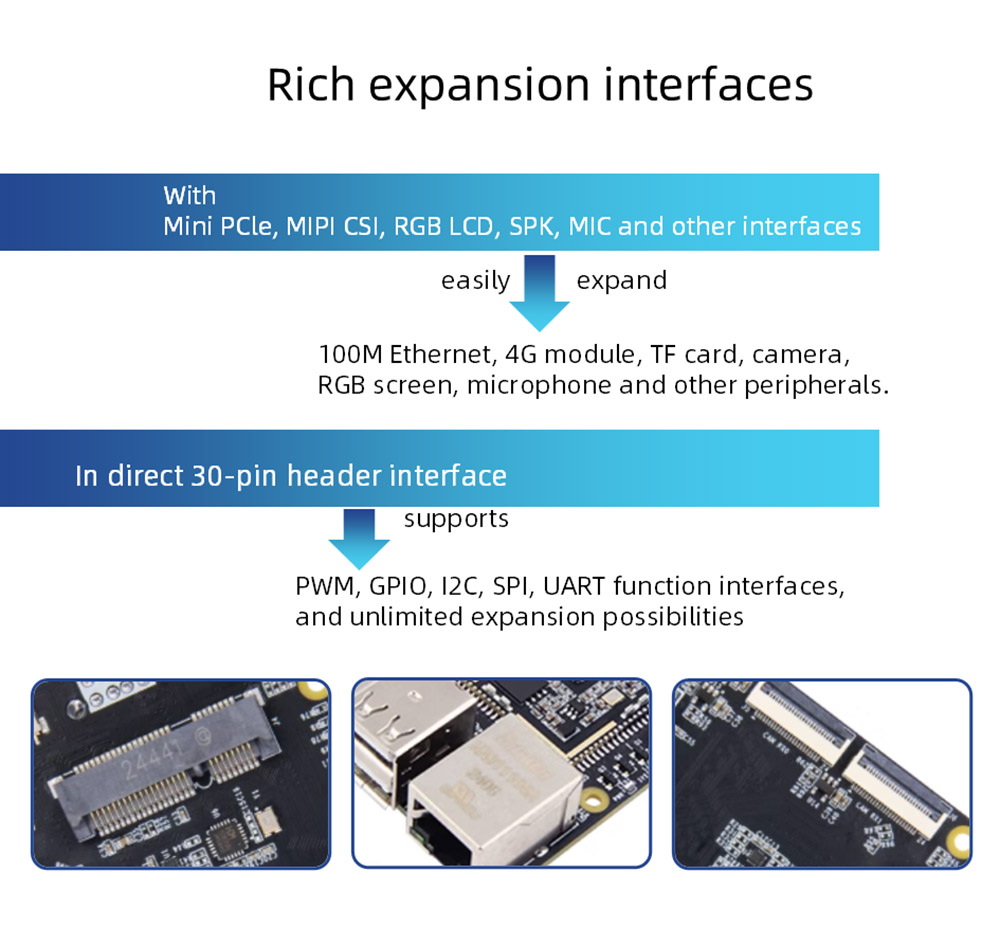

Use Rockchip Rv1106 como o chip principal, com o host USB2.0 WIFI6+BT5.2 de banda, host USB2.0, 100m Ethernet, suporte para cartões TF, câmera MIPI, microfone, SPK e outras periféricas, pinos configuráveis ​​de 30 pinos, suporte a GPIO, SPI, I2C, UART, PWM.

O poder de computação NPU independente embutido pode atingir 0.5T/1tops@int8, com a câmera pode realizar o reconhecimento em tempo real em vídeo YOLO, reconhecimento de imagens e outras funções.

O módulo de codificação de vídeo de baixa latência embutido, pode suportar a codificação de vídeo de até 5m@30fps H264/H265, codificação 4m@60fps jpeg/mjpeg e suporta métodos de controle de taxas de vários bits.

A placa fornece duas configurações de memória opcionais, com um tamanho de apenas 56*85 mm, pequeno e requintado, baixo consumo de energia e alto desempenho, e pode facilmente executar o sistema Linux.

Fornece imagem do sistema Buildroot, dados de código aberto completamente, documentos tutoriais, pacote completo de desenvolvimento de driver SDK, esquemas de PDF e outros recursos para facilitar o uso do usuário e o desenvolvimento secundário.

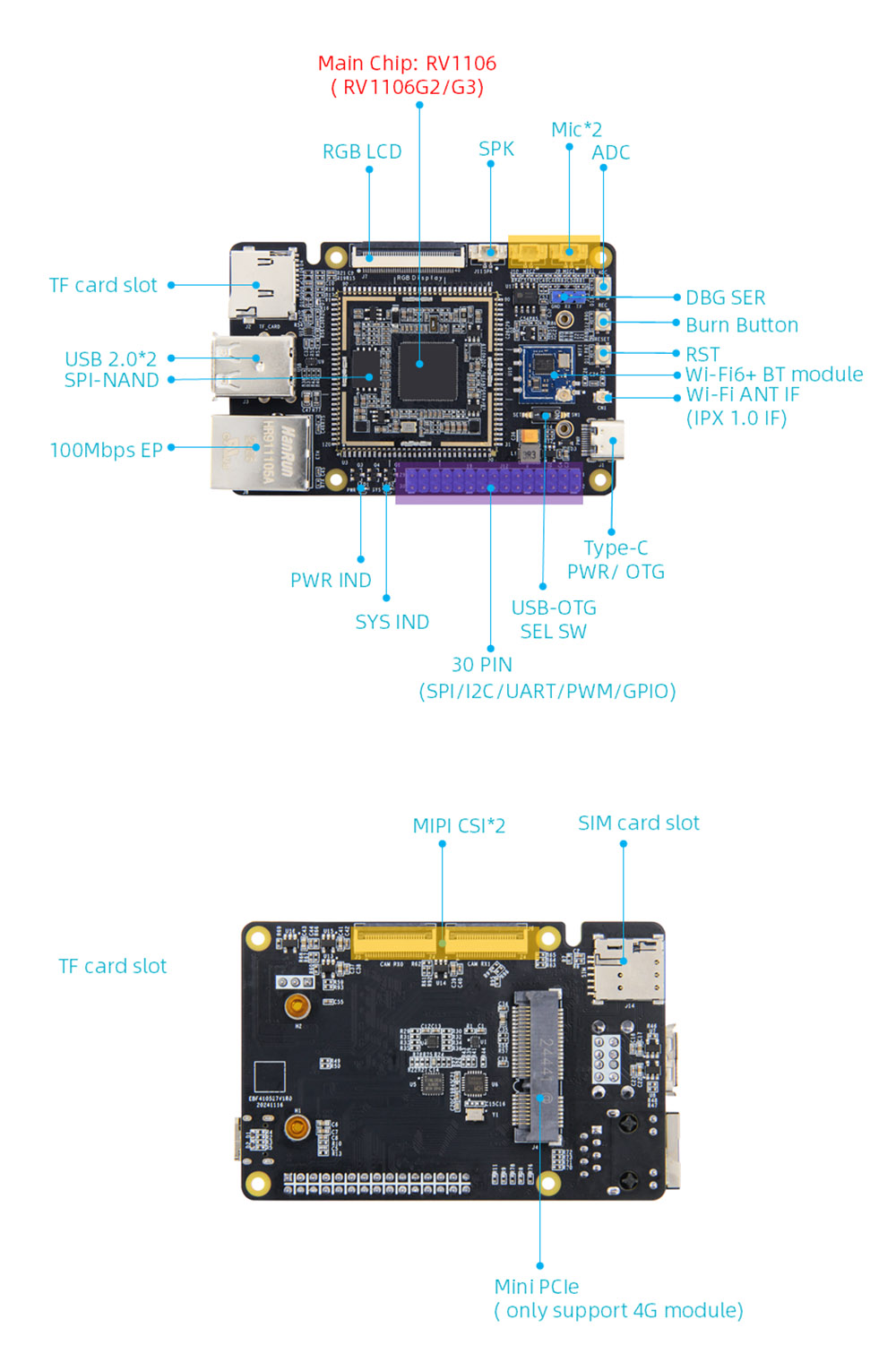

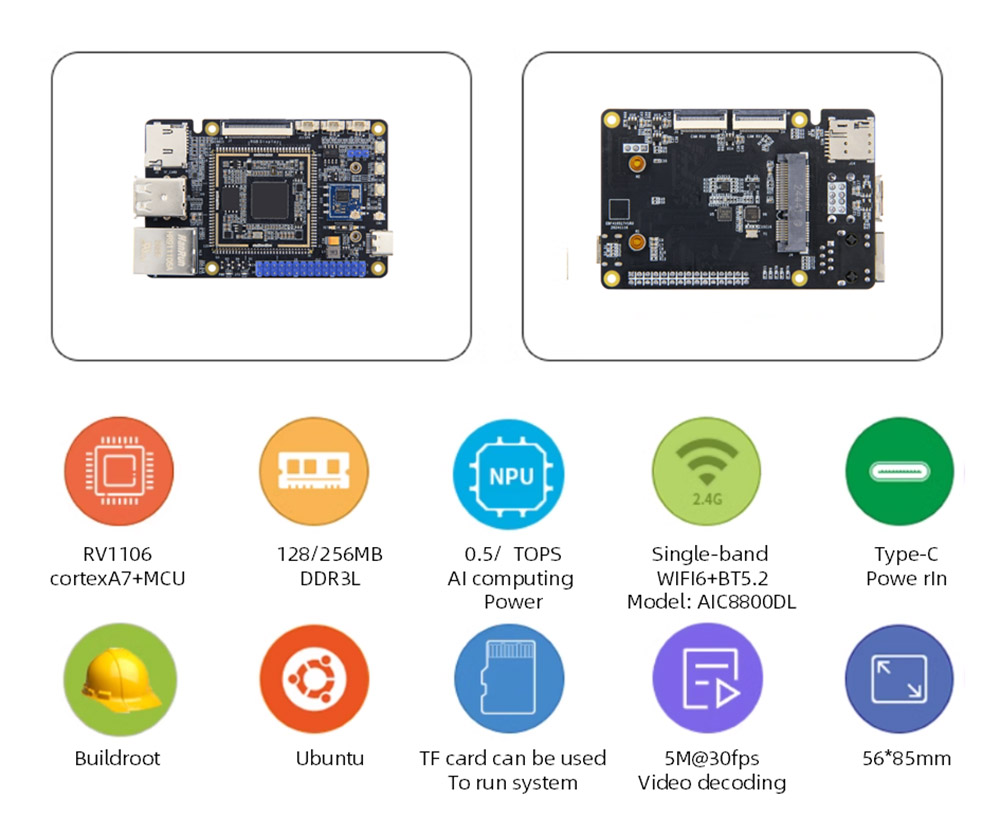

RV1106 Especificações de hardware da placa -mãe

 CPU: Chip principal: Rv1106, Cortexa7+MCU

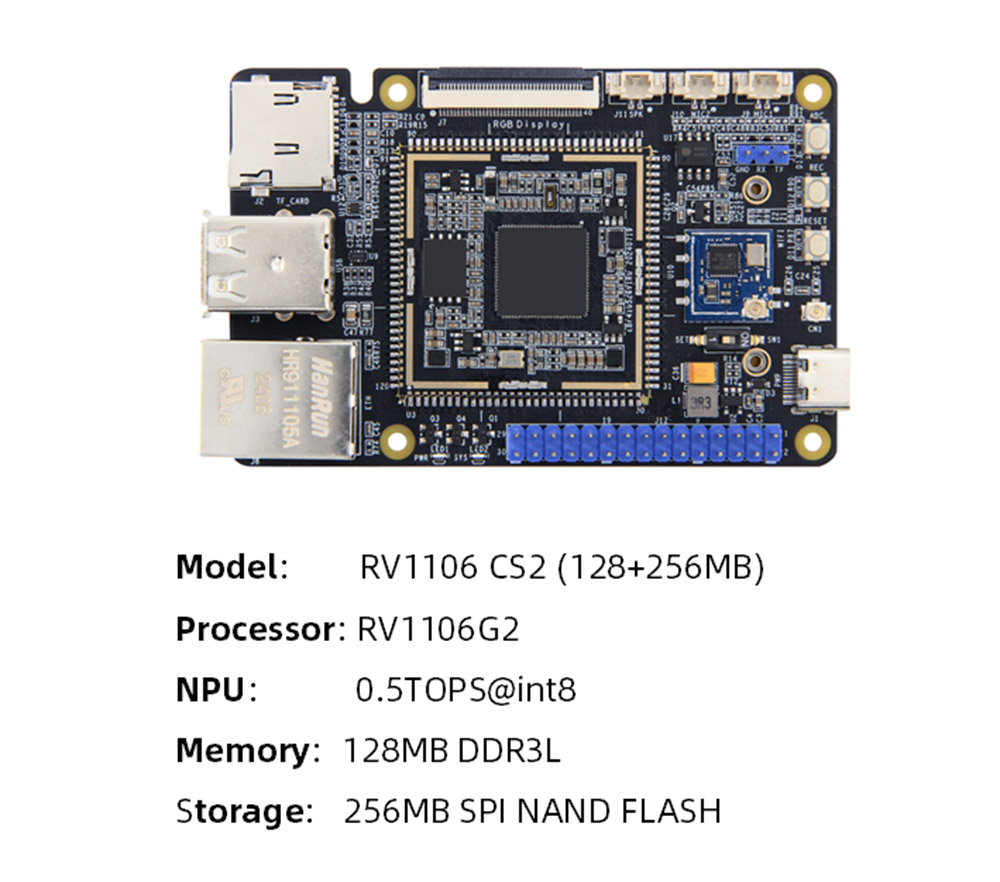

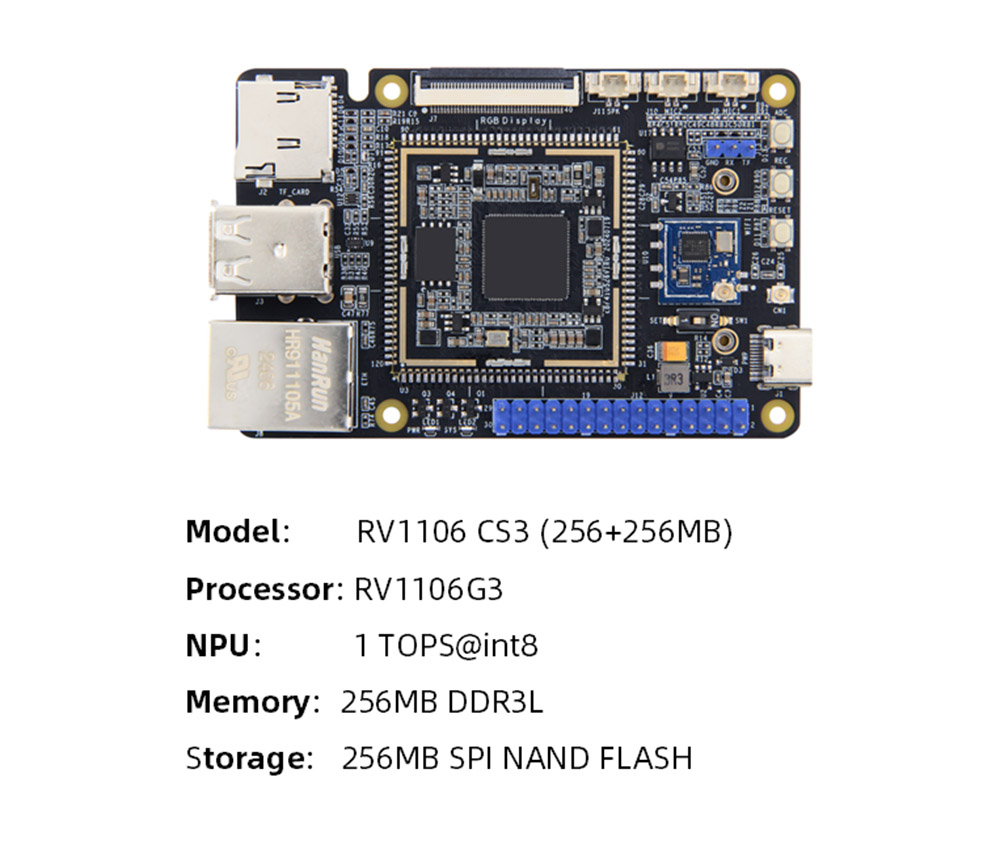

 Memória: DDR3L incorporado, RV1106G2 OPCIONAL: 128MB/RV1106G3: 256MB

 Armazenamento: SPI-NAND Flash, Capacidade: 256 MB

 AI Power de computação: rv1106g2: 0.5tops@int8.rv1106g3: 1tops@int8

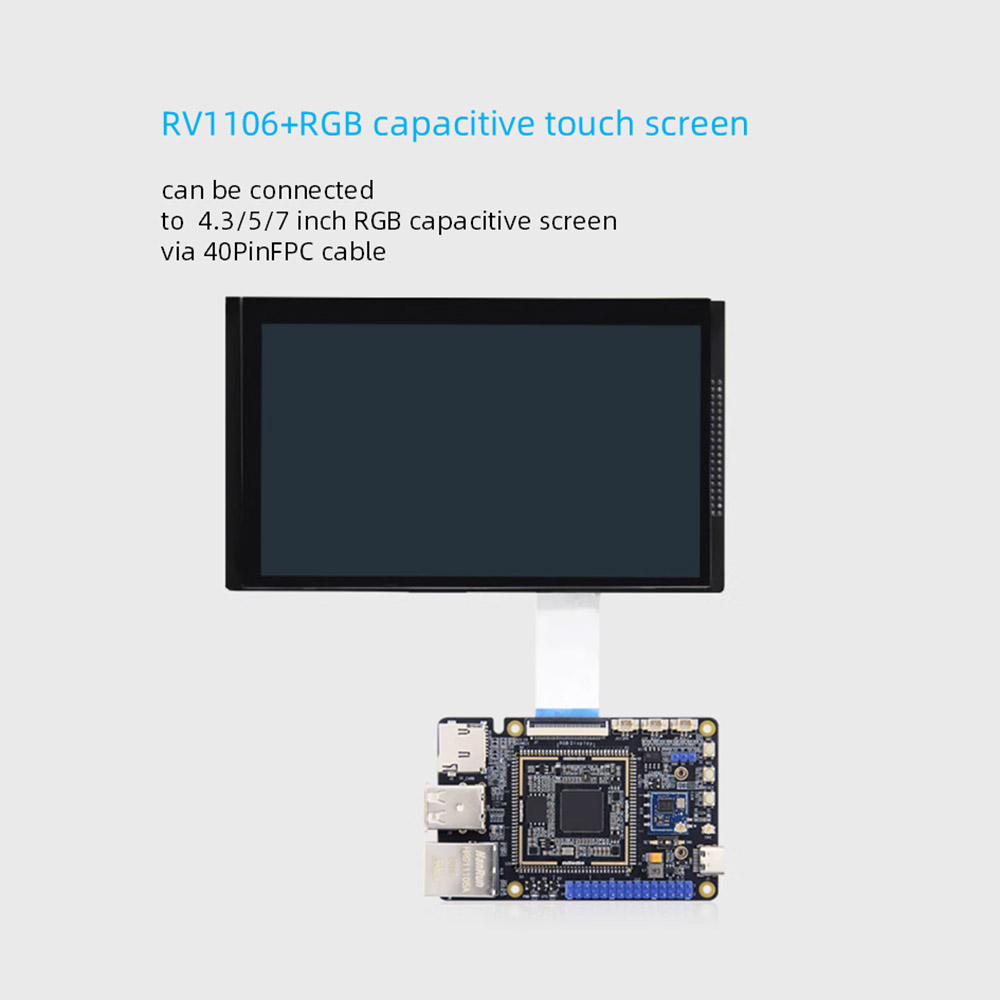

 Display: interface FPC de 40 pinos de 0,5 mm de espaçamento, tempo de interface RGB de 18 bits, pode ser diretamente conectado à nossa tela capacitiva de interface RGB de 4.3/5/7 polegadas através do cabo FPC

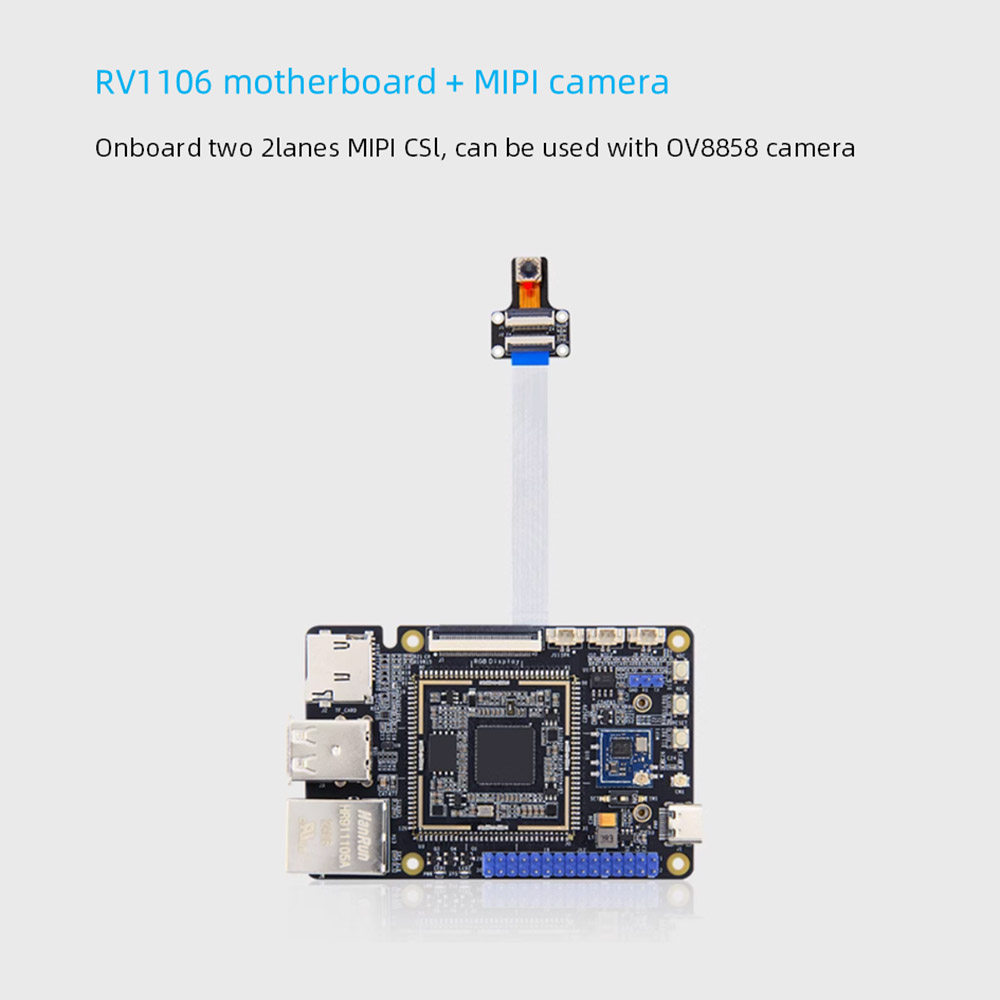

 Câmera: Duas entradas 2lanes mipicsi, o canal único suporta até 5m a 30fps de entrada, o canal duplo suporta até 1080p@30fps entrada simultânea

 Interface de potência: 5V@1A DC Entrada, interface Tipo-C, também pode ser usada para queimar imagens

 Ethernet: Porta Ethernet de 100m*1, suporta taxa de transmissão de dados de 10/100Mbps

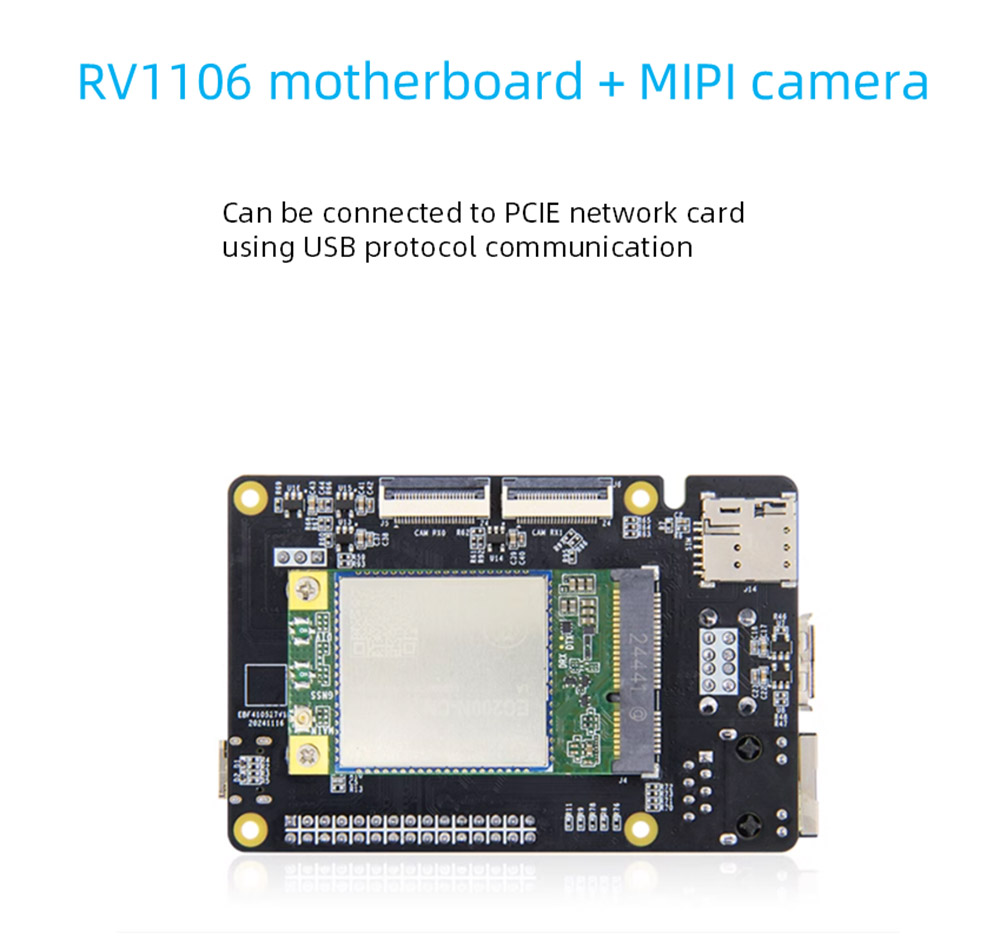

 Interface PCLE: interface mini-PCLE*1, pode conectar a placa de rede PCIE usando a comunicação do protocolo USB

 Cartão SIM: Holder de cartão SIM*1, Função do cartão SIM precisa ser usado com o módulo 4G

 titular do cartão TF: a interface SD2.0, suporta até 512 GB, suporta o sistema de inicialização do cartão TF

 USB2.0: interface do host USB*2

 USB-OTG: Host quando mudou para o tipo A, dispositivo quando foi alterado para o tipo C

Switch Switch de seleção

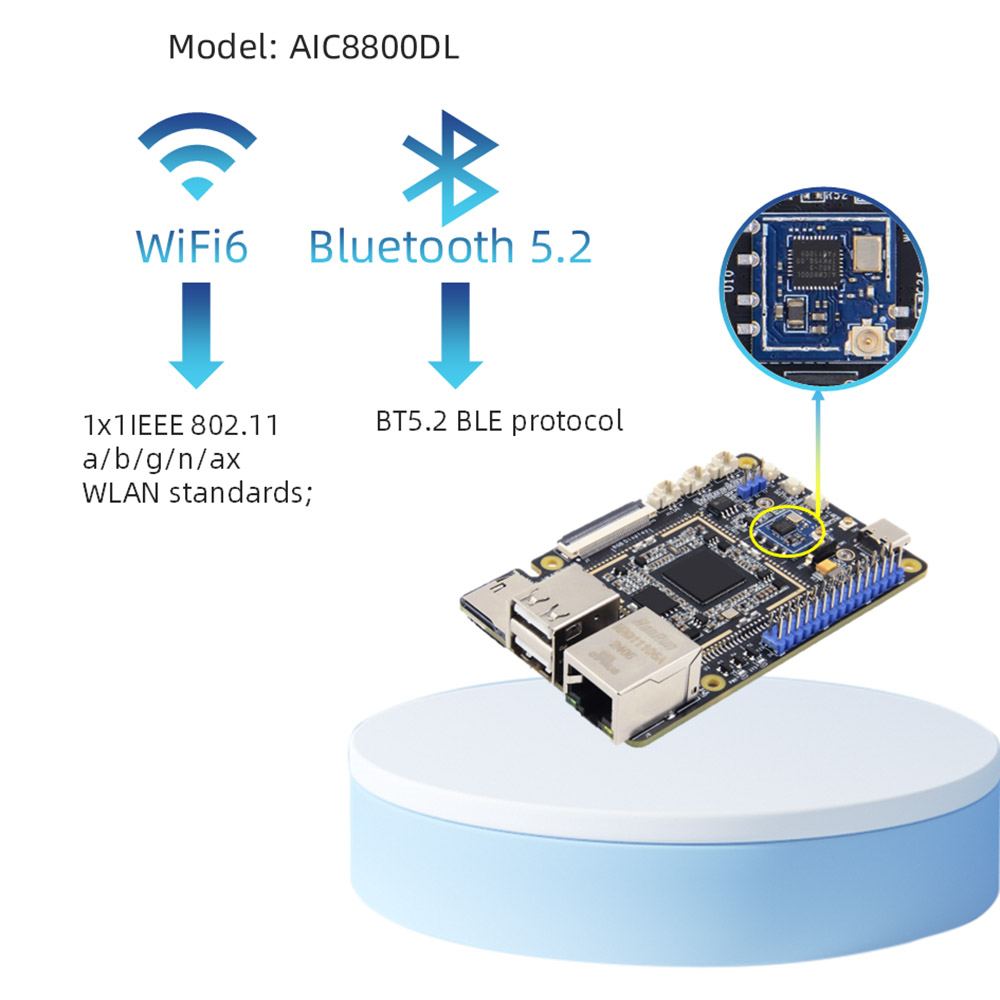

 WiFi+Bluetooth: Suporte a bordo 2.4GWIFI6+BT5.2 BLE, MODELO: AIC8800DL30

 Interface IO: interface PIN2.54 PIN, suporta GPIO, SPI, I2C, UART, Função PWM

 Porta serial de depuração: parâmetro padrão 115200-8-N-1

 Áudio: interface do microfone*2, entrada de microfone de canal duplo; Interface do alto-falante*1, reprodução de spk de canal único (canal esquerdo)

 Botões: Botão de redefinição*1; Botão de queima*1; Botão ADC*1

 LED: indicador de energia*1; Indicador do sistema*1

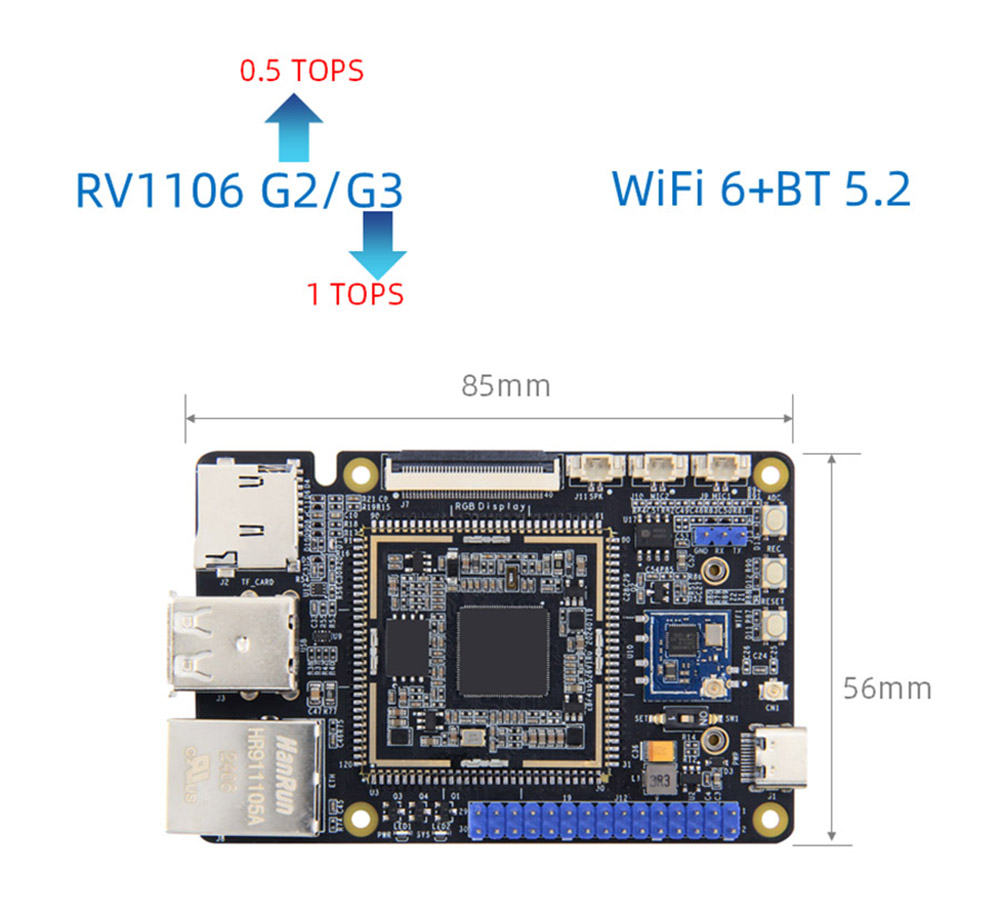

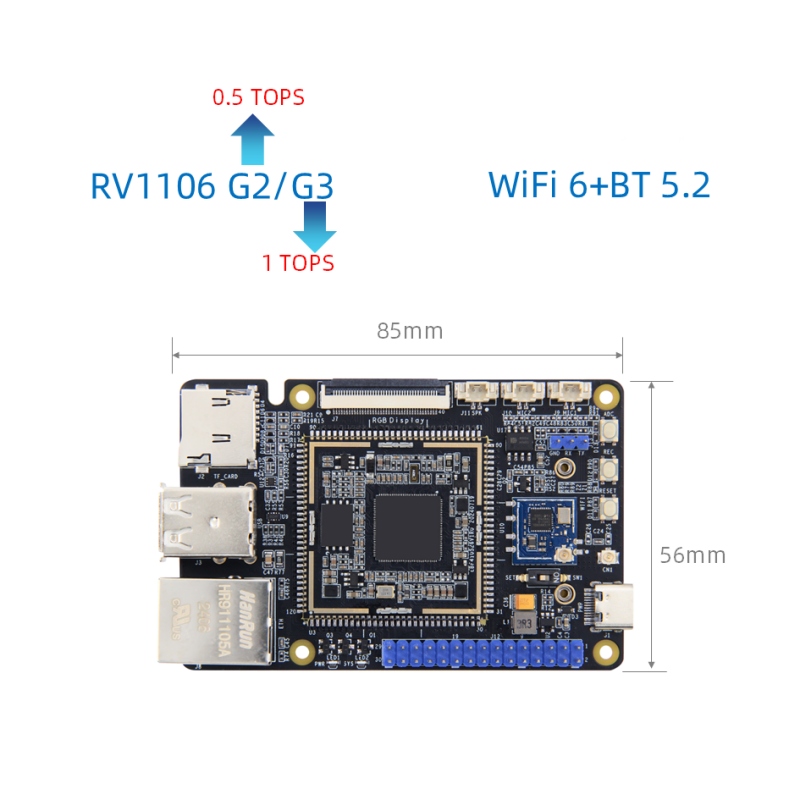

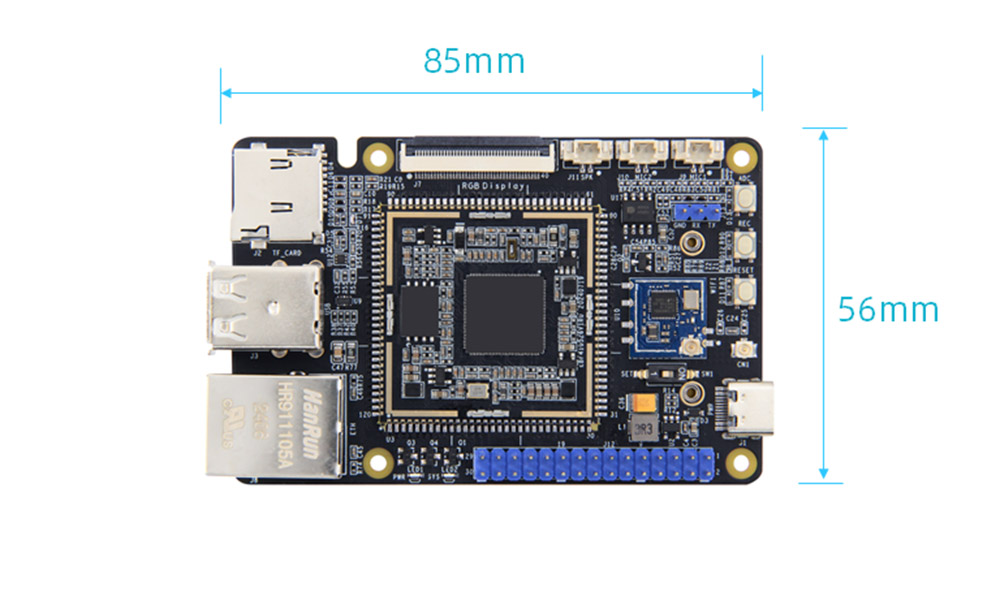

 Tamanho: 56*85mm

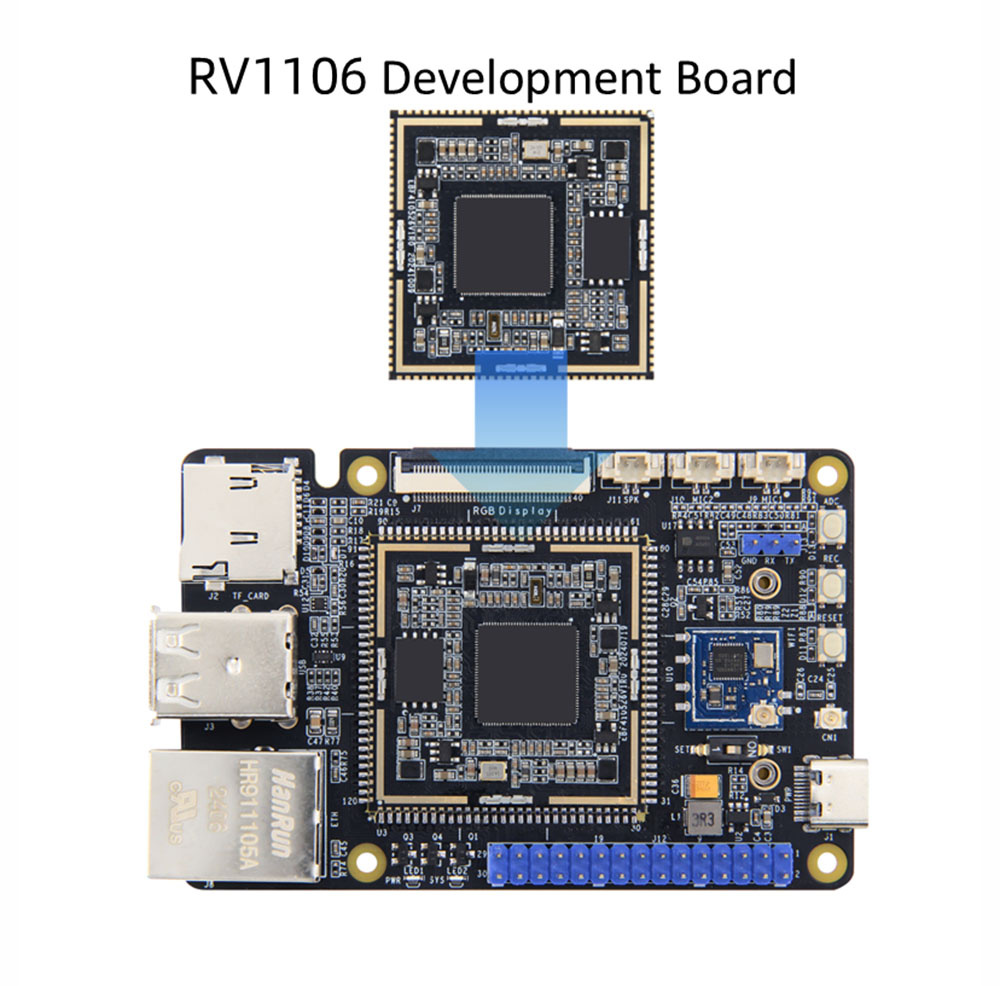

A placa principal correspondente está disponível

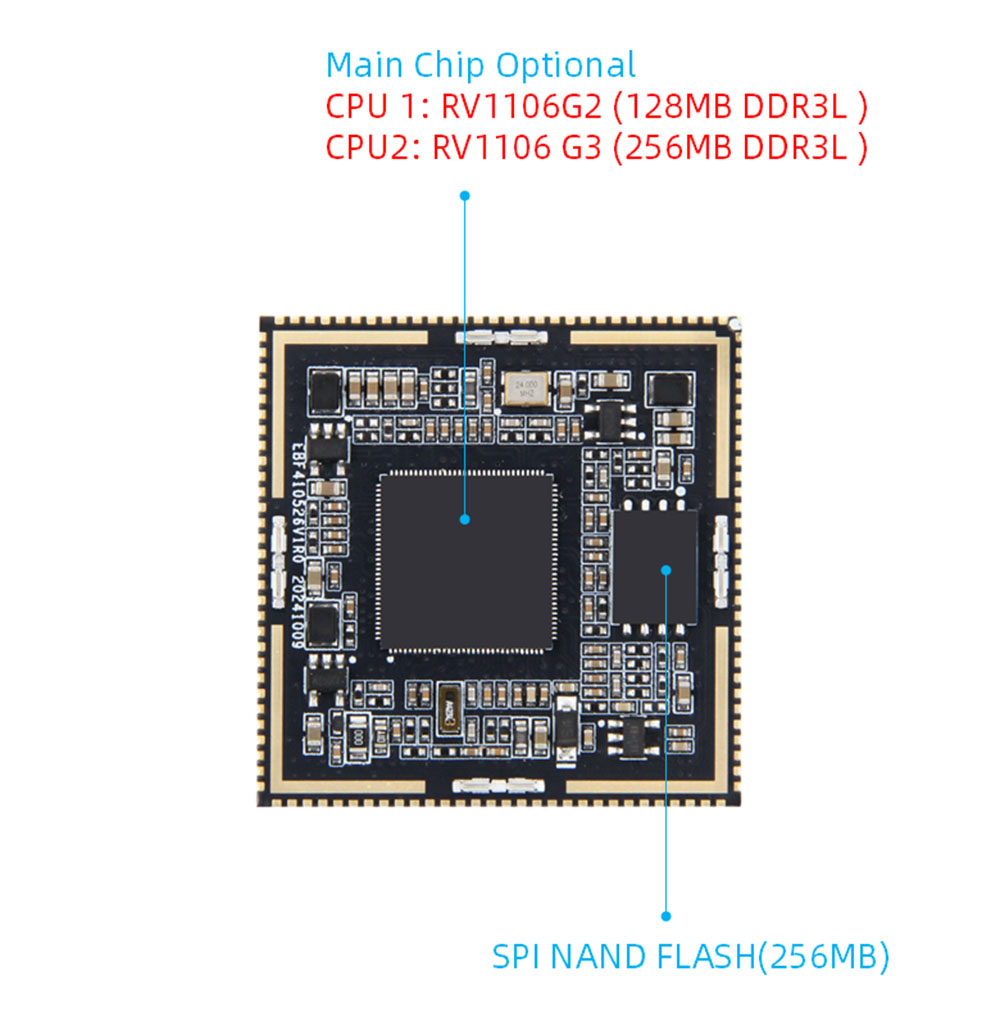

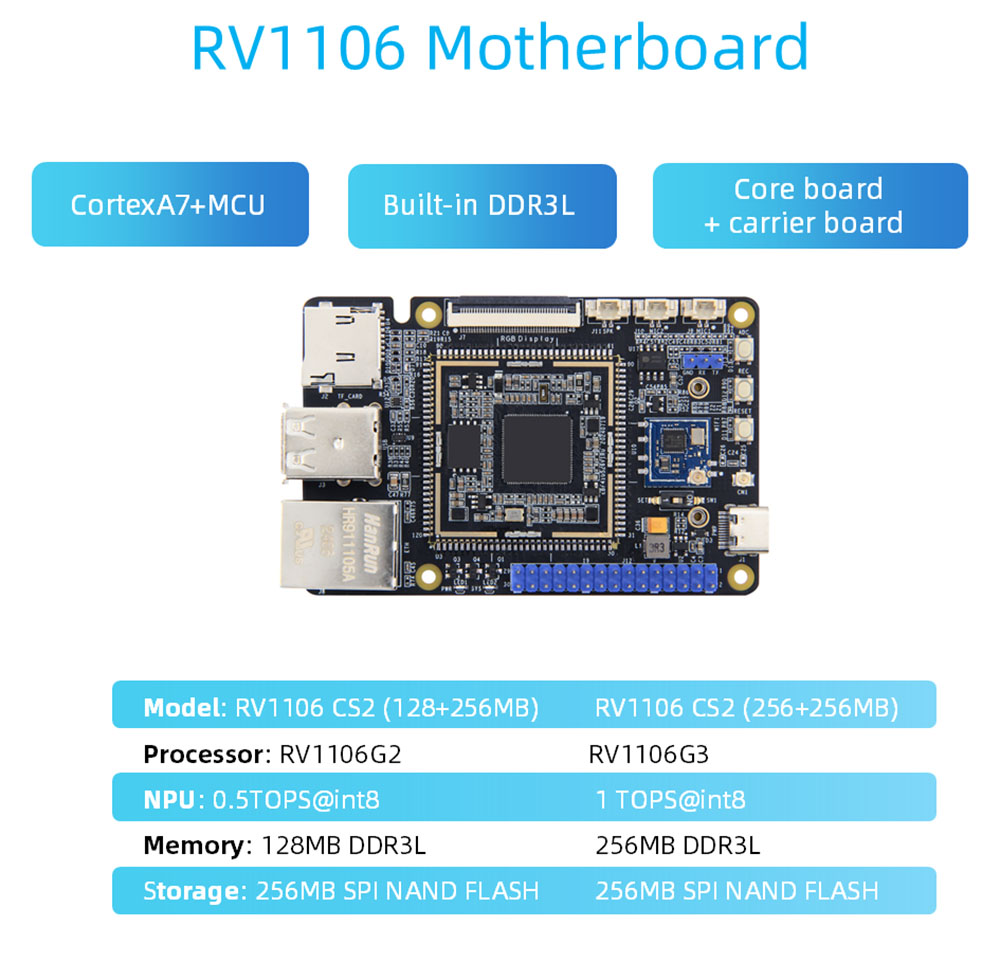

Configuração do hardware principal

 CPU: Chip principal: Rv1106, Cortexa7+MCU

 Memória: DDR3L incorporado, RV1106G2 OPCIONAL: 128MB/RV1106G3: 256MB

 Armazenamento: 256 MB Spinand Flash

 AI Power de computação: rv1106g2: 0.5tops@int8, rv1106g3: 1tops@int8

 Interface: Exceto Spinand Flash, 10 são totalmente liderados, incluindo 84 GPIOs, incluindo 1 pino de redefinição NPOR e 3 pinos dedicados USB

 PCB: 4 camadas, design de ouro de imersão

 Tamanho: 35*35mm

Pinos de sinal

 Porta de rede: 1 100m Ethernet

Port Porta serial: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Câmera: 2

 JTAG: 1

 LCD: 1

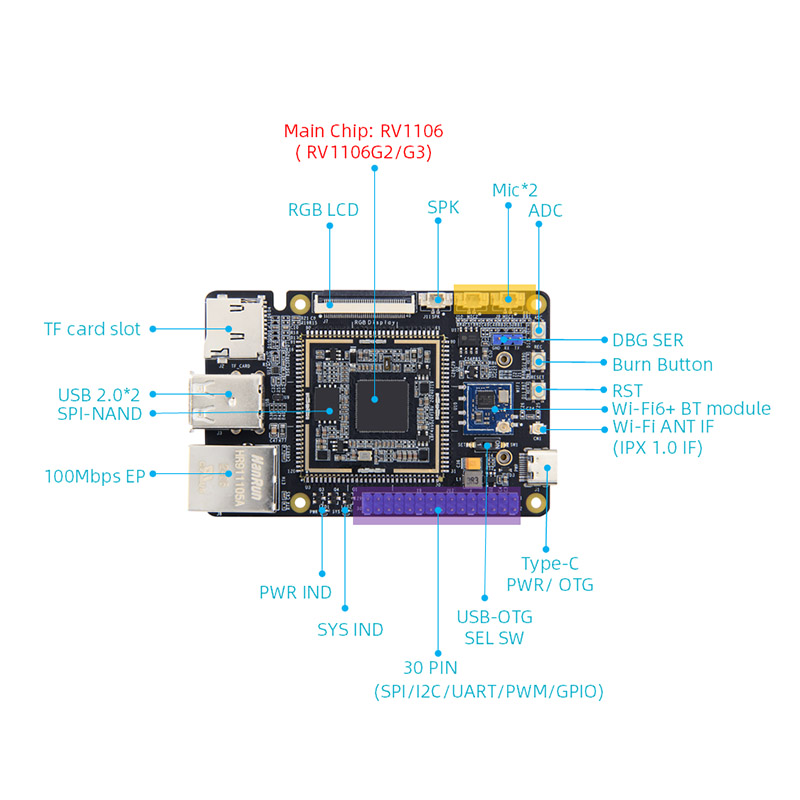

RV1106 Detalhes da placa
