AllWinner H618 Core Board

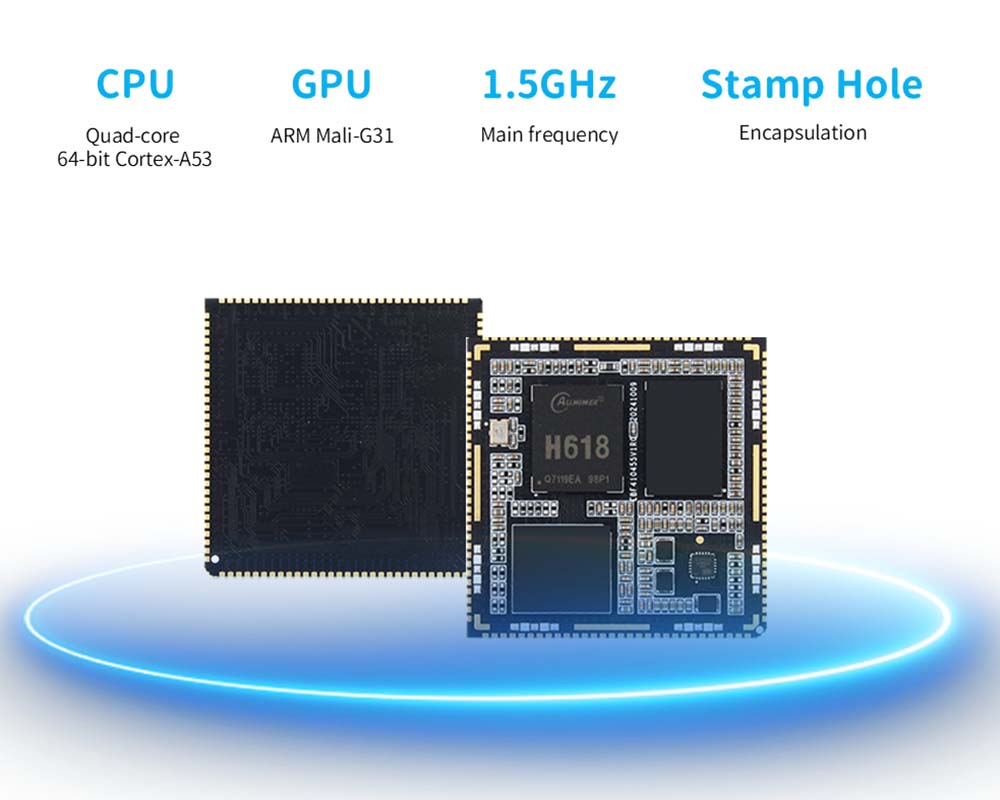

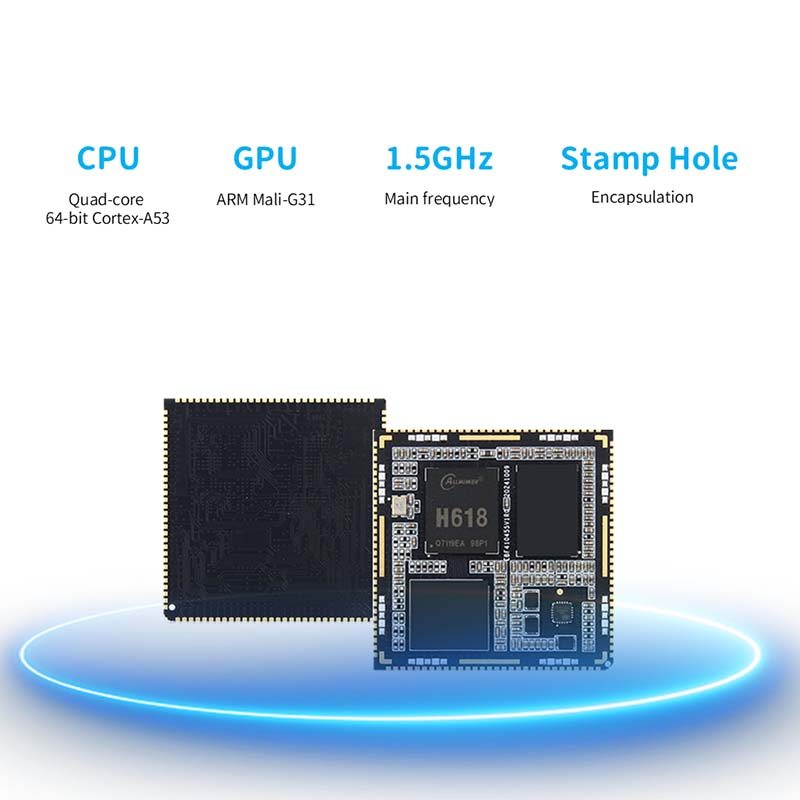

● Esta placa do núcleo do orifício de carimbo A1 (TP-A1CS) usa o AllWinner H618 como o chip principal, processador Cortex-A53 de 64 bits, frequência principal de 1,5 GHz, Mali-G31GPU integrado, com interfaces de áudio e vídeo ricas, pode ser amplamente utilizado em caixas, telas inteligentes e outras cadeiras.

● Suporta a codificação e a decodificação de vários formatos de vídeo, suporta até 8k@24fps H.265 Decoding e 4K@25FPS H.264 A codificação e suporta a saída de tela HDMI de 4K@60fps.

● Fornece duas opções de memória e armazenamento, Memory LPDDR4 opcional 2 GB/4 GB, Opções de armazenamento EMMC 3 8GB/32GB.

● Adotando design da interface do orifício, a placa tem apenas 40*40 mm de tamanho, pequena e requintada, com 6 camadas de ouro de imersão preta. Além do DDR, o barramento Emmc, Lradc, i0 está totalmente liderado

● A interface periférica é rica e a placa principal lidera o USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART e outras interfaces através da conexão do oramento.

● Suporta oficialmente as imagens do sistema operacional Android TV Android, DeBain, Ubuntu e pode ser aplicado a mais de 6 ambientes de aplicativos diferentes.

● A placa inteira correspondente do Wildfire Luban A110 fornece tutoriais e kits de desenvolvimento de driver SDK, e as informações são completamente de código aberto, o que é conveniente para os usuários usarem e o desenvolvimento secundário.

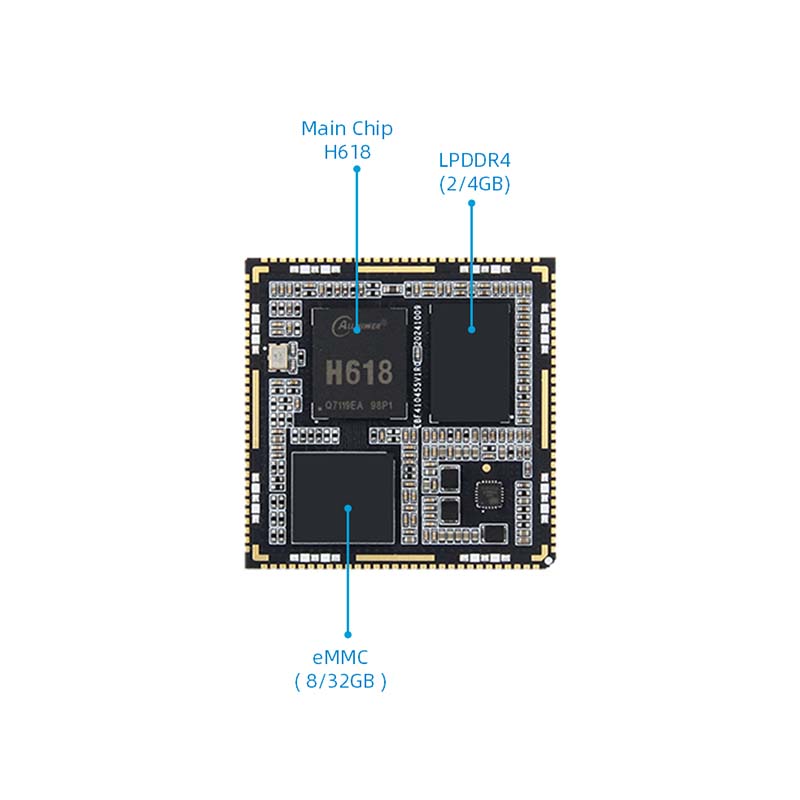

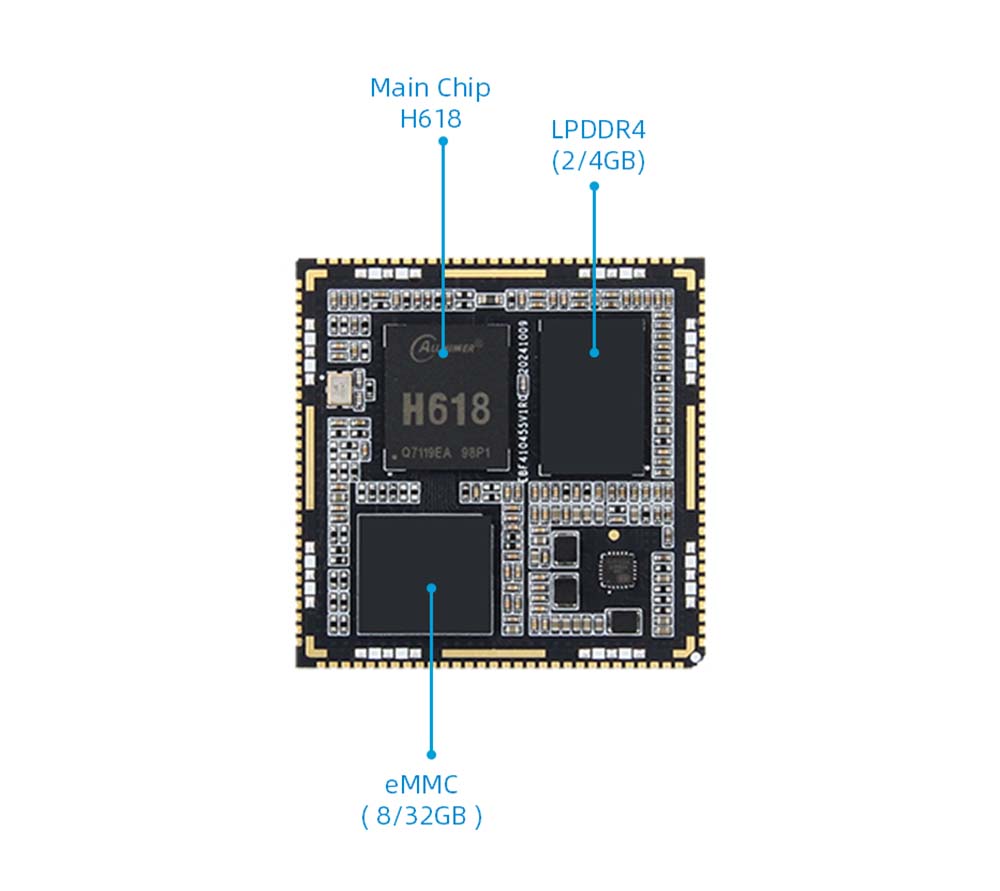

Parâmetros da placa principal H618

● Chip principal: Allwinner H618

● CPU: Cortex-A53 de 64 bits de 4 núcleos

● COPP: ARM MALIZO-G31

● Memória: a bordo LPDDR4, 2/4GB

● Armazenamento: Emmc, 8/32 GB, suporta o sistema de inicialização EMMC

● Interface: além de DDR, barramento EMMC, Lradc, 10 leads completos, incluindo GPI088, incluindo 8 USB dedicado, 1 AP Redefinir pino, 1 Bluetooth Ativar, 1 WiFi Ativar, 1 botão Fel

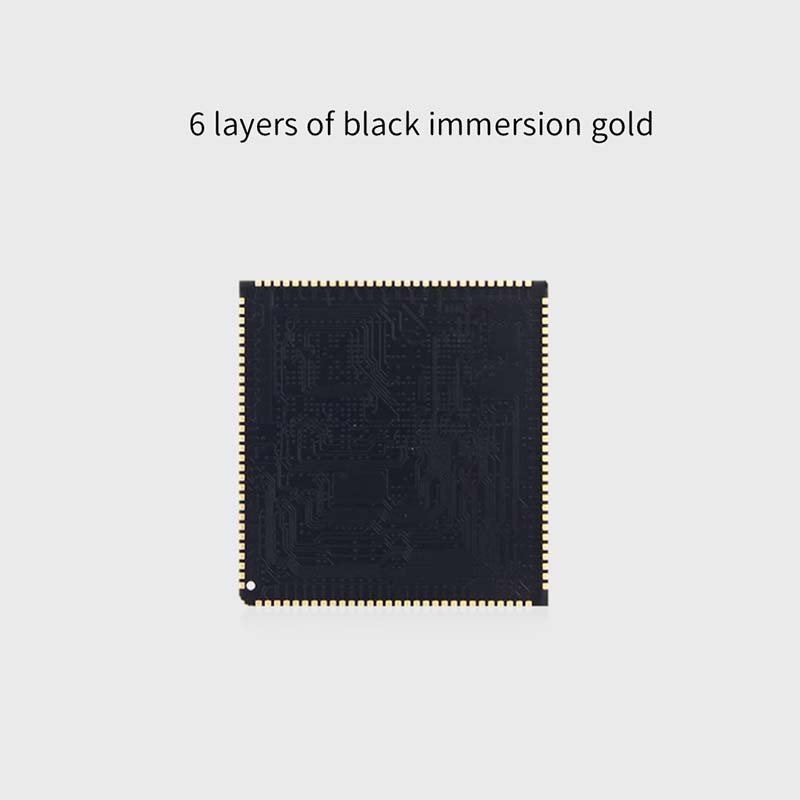

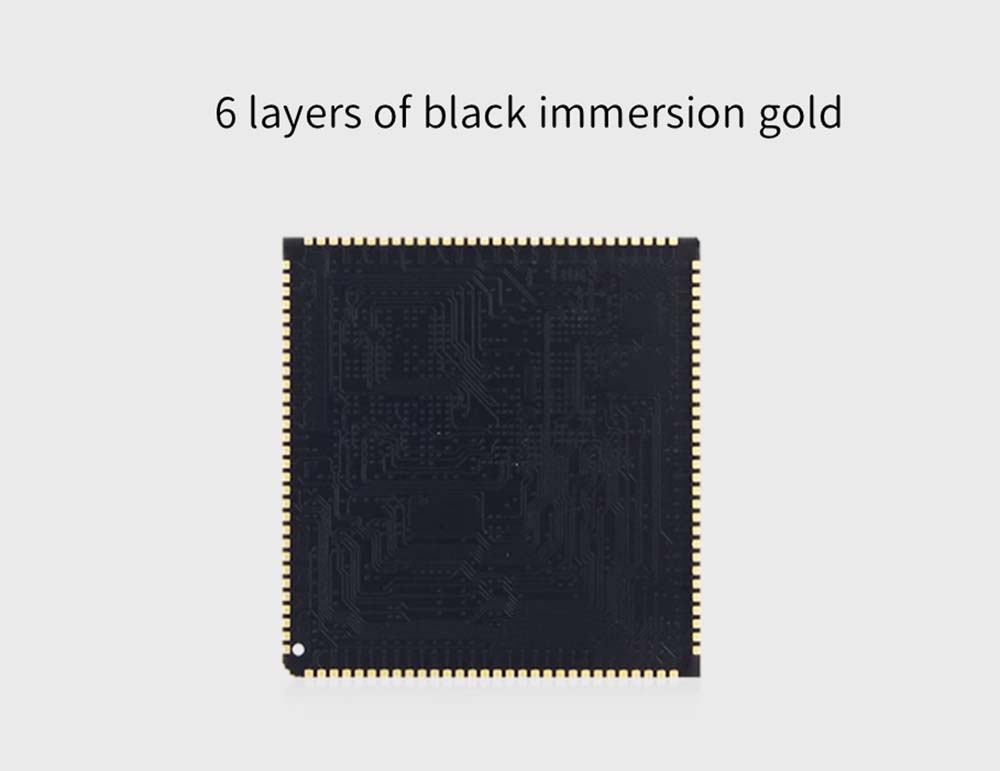

● PCB: 6 camadas, design de ouro de imersão

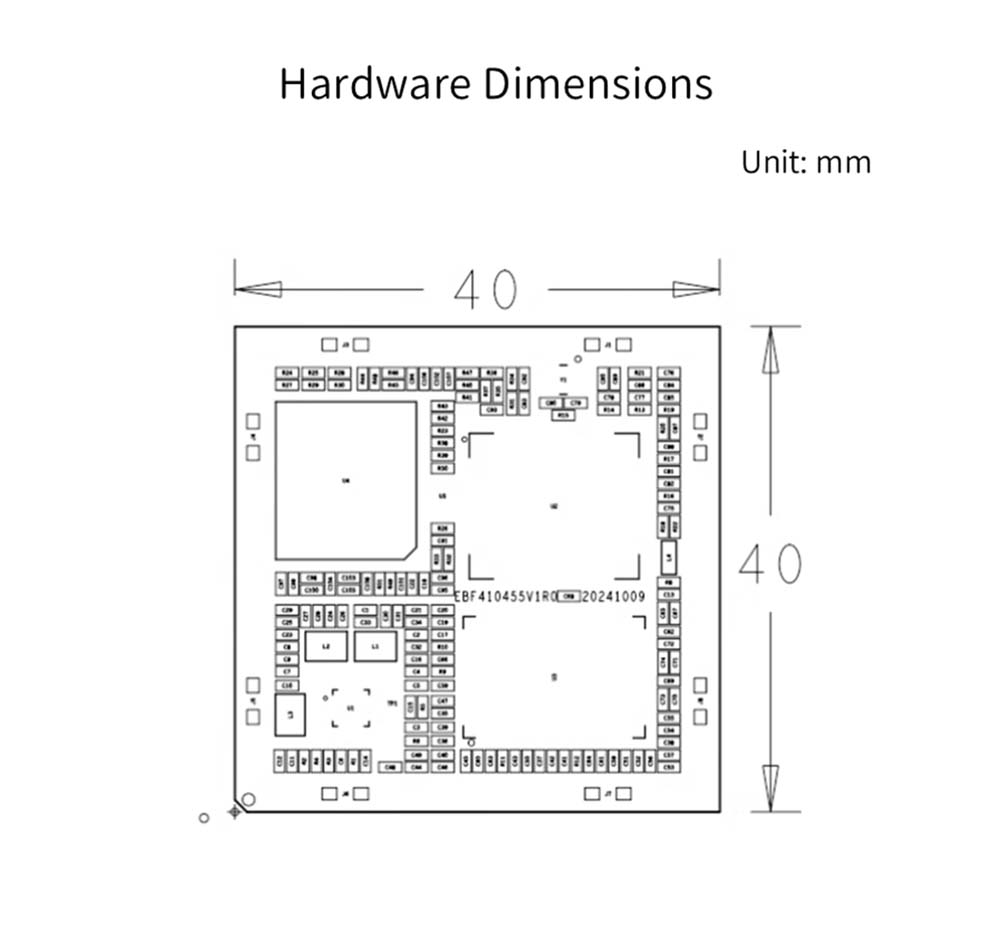

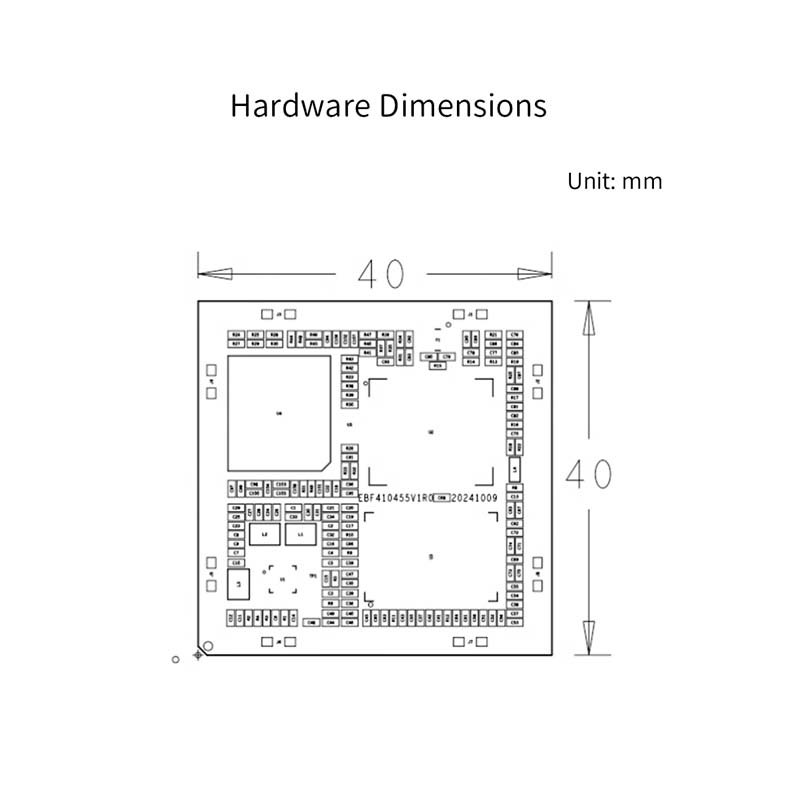

● Tamanho: 40*40mm

Interface de sinal

● Porta de rede: 1 Gigabit Ethernet

● JTAG: 1

● Áudio: 1, canais esquerdo e direito

● Porta serial: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● Host USB: 3

● HDMI: 1

● SD: 1

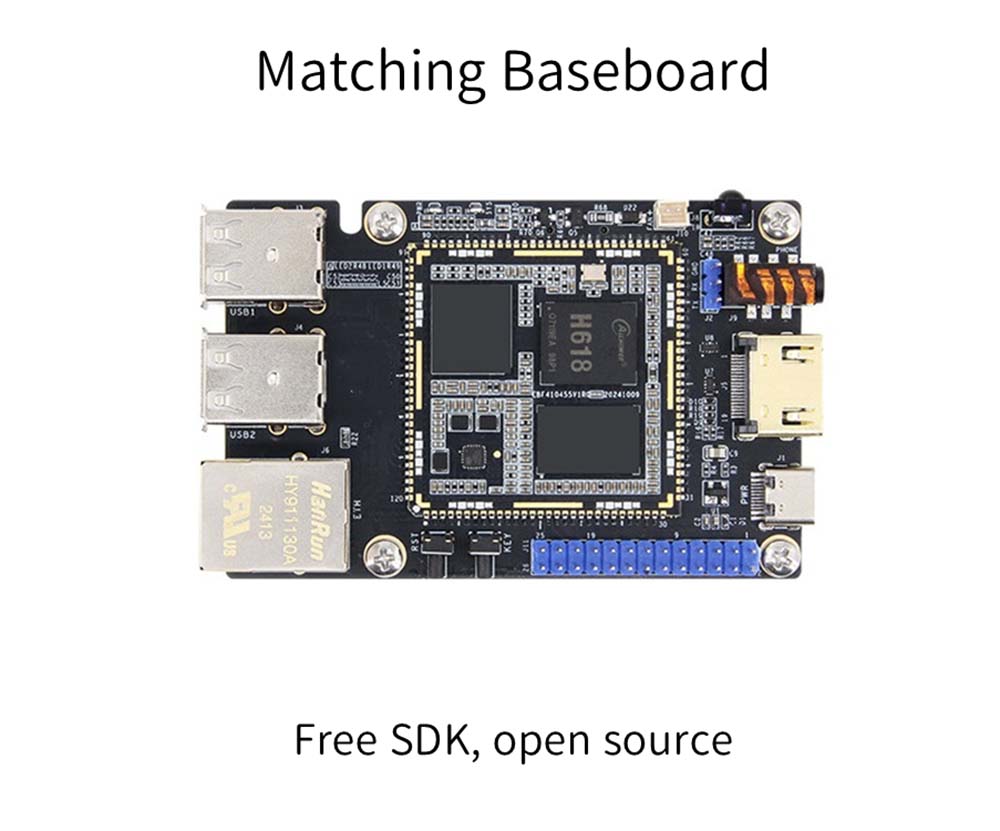

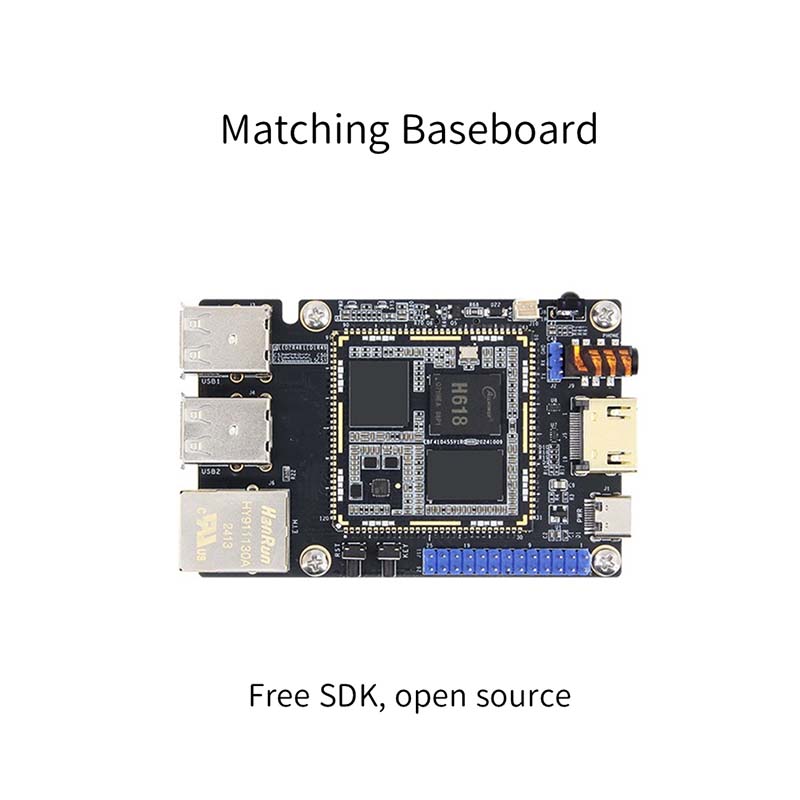

O rodapé correspondente está disponível

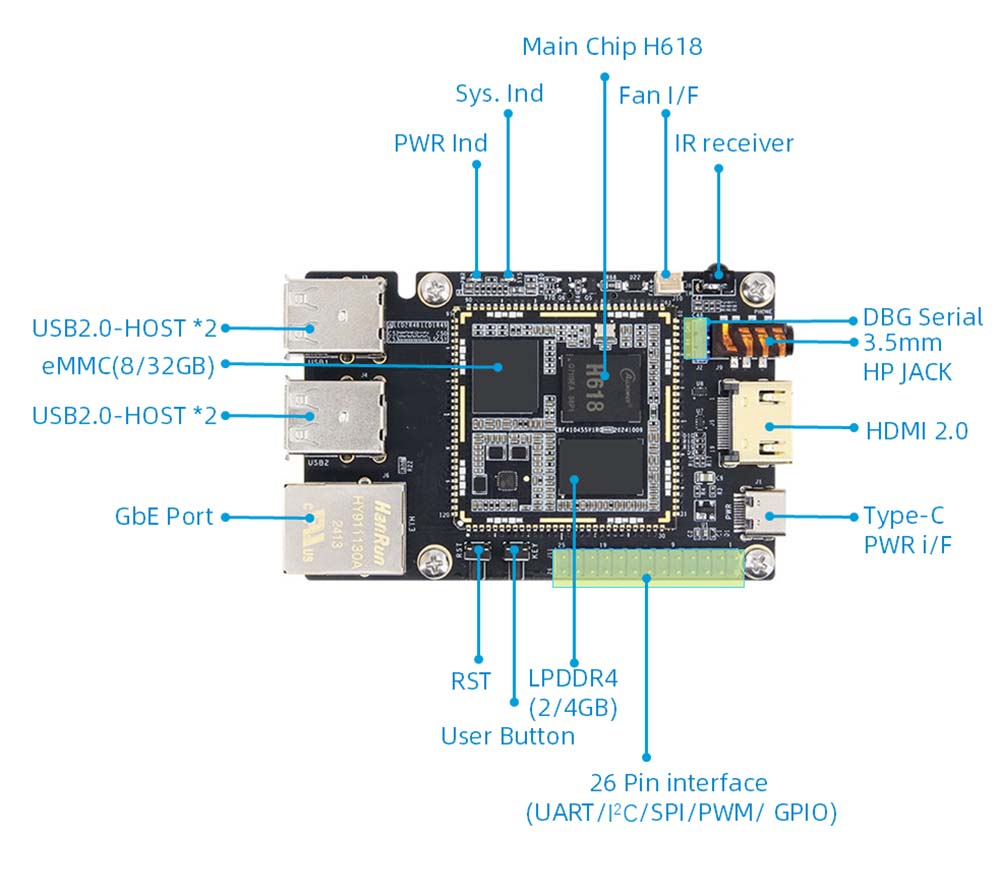

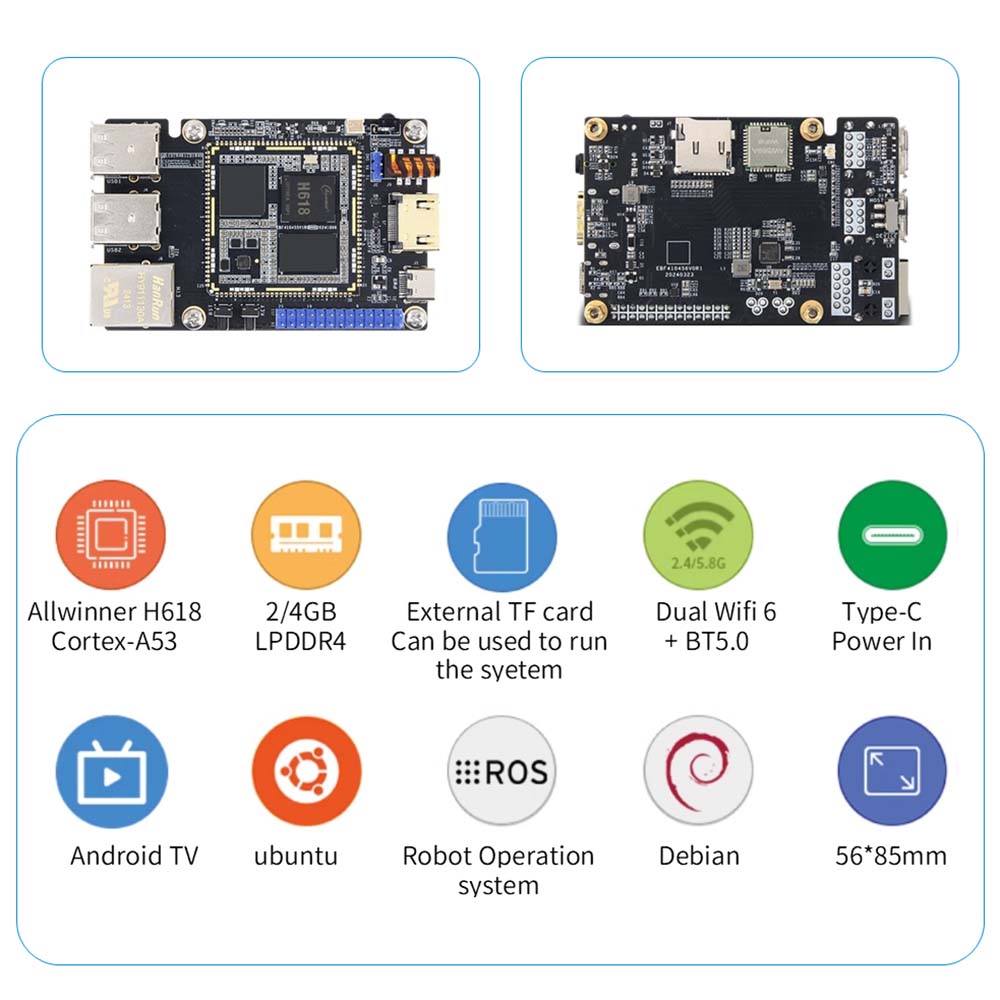

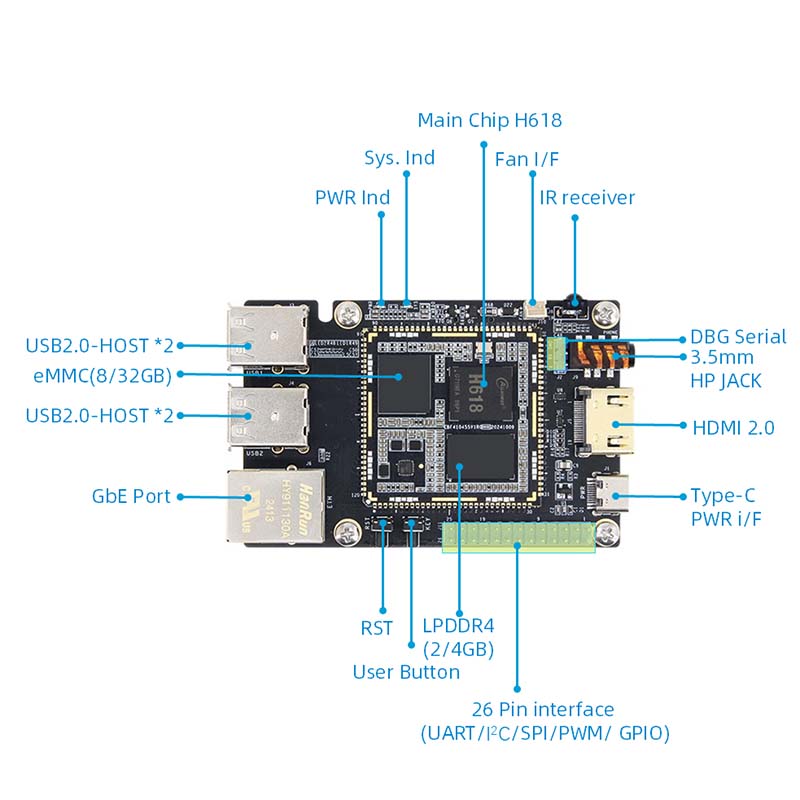

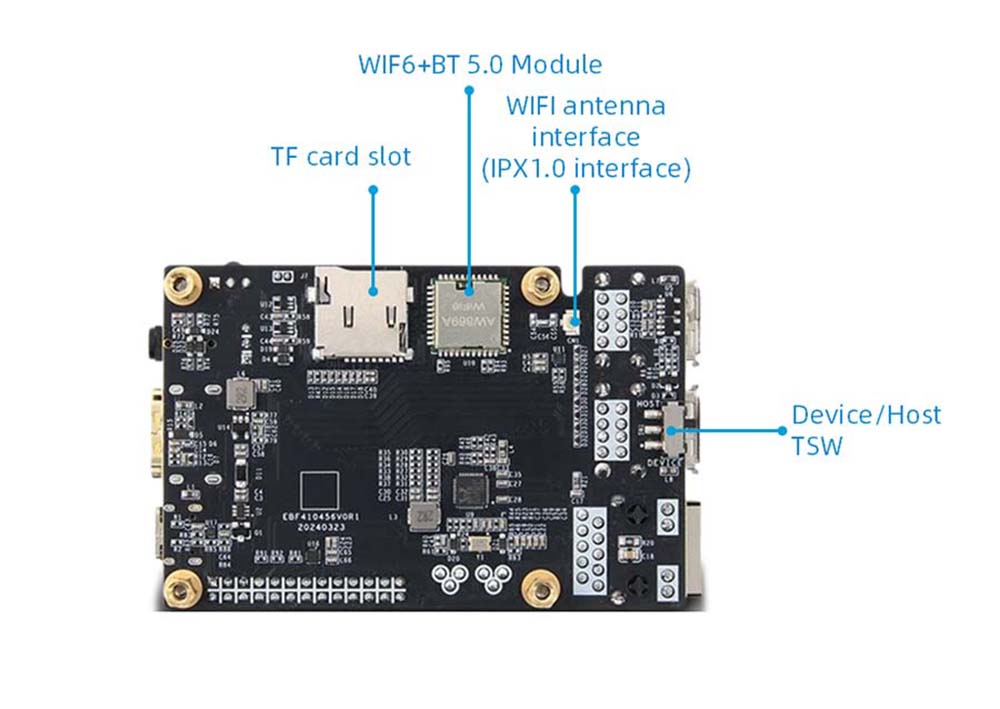

Parâmetros de hardware da placa -mãe H618

1. CPU: Chip Main: Allwinner H618, Cortex-A53 de 64 bits de 4 núcleos

2. Guu: mm g31 mp2

3. Memória: LPDDR4, 2/4 GB

4. Armazenamento: Emmc, 8/32 GB, suporta o sistema de inicialização EMMC

5. Interface de potência: 5V@3A DC Entrada, interface Tipo-C, também pode ser usada para queimar imagens

6. Y Ethernet: 10/10/1000m Adaptive Ethernet Port

7. USB2.0: interface do host USB*4 4

8. Switch de seleção USB-OTG: Host quando mudou para o tipo A, dispositivo quando foi alterado para o tipo C

9. HDMI: interface de tela HDMI2.0*1, suporta 1920x1080@60fps Sob Linux System e 4096x2160@60fps Sob Android TV System

10. WiFi+Bluetooth: Suporte a bordo 2.4g/5.8g WiFi6+BLE5.0, Modelo: AW869A

11. TOLDOR DE CARTÃO TF: Interface SD3.0, suporta até 512 GB, suporta o sistema de inicialização do cartão TF

12. I0 Interface: 26 PIN 2.54 PIN Interface, suporta GPIO, SPI, I2C, UART, PWM Funções

13. Porta serial de depuração: parâmetro padrão 115200-8-n-1

14. Audio: interface de fone de ouvido de 3,5 mm*1;

15. Botão: Botão de redefinição*1, botão do usuário*1

16. LED: indicador de energia*1; Indicador do sistema "1

17. Receptor de infravermelho: função de controle remoto de suporte infravermelho

18. Interface do ventilador: Suporte a instalação do ventilador 5V para dissipação de calor

19. Tamanho: 56*85mm
