NXP I.MX RT1052 Placa principal

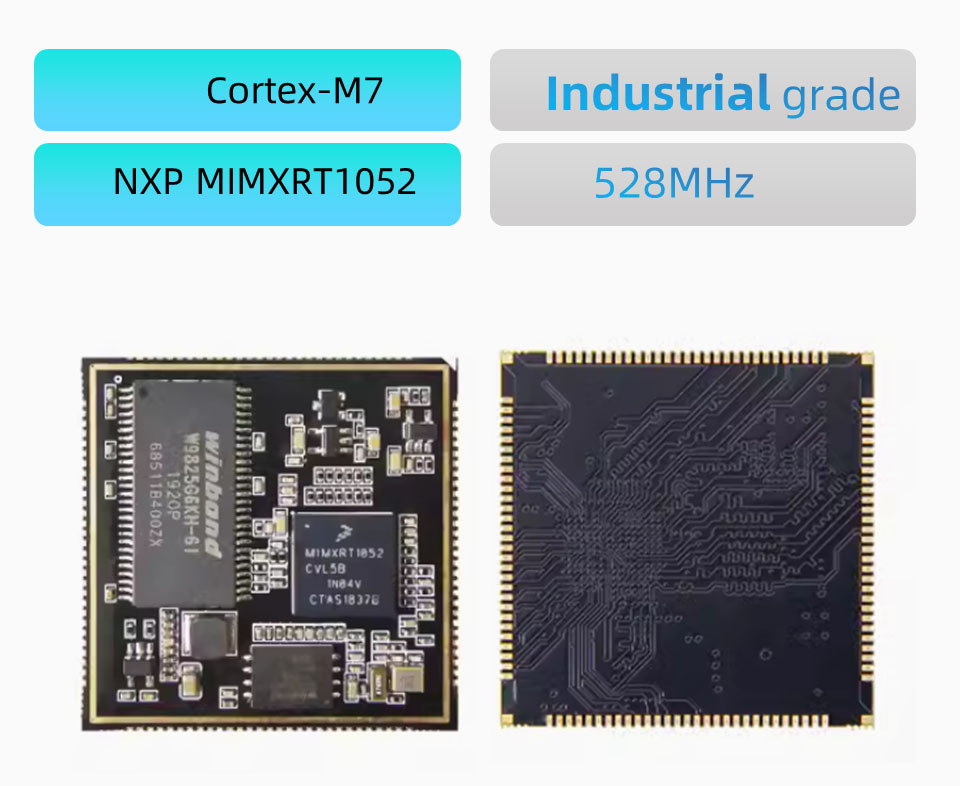

● Esta placa principal RT1052 S2 foi projetada com base no processador NXP MIMXRT1052CVL5B.

● Os componentes de toda a placa são feitos de materiais de nível industrial.

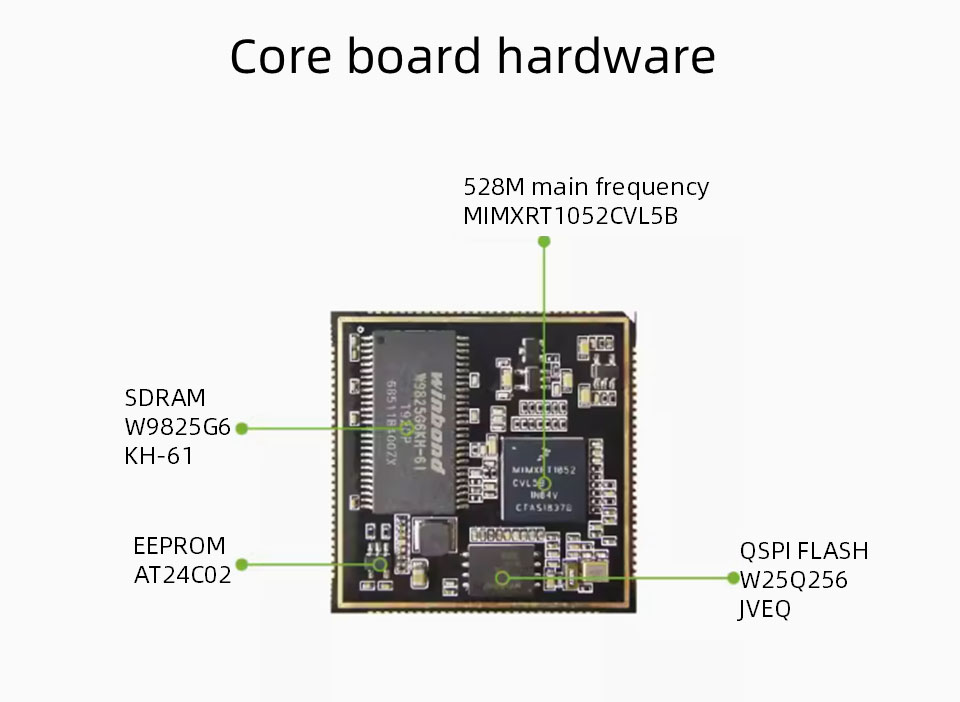

● Os recursos de hardware da placa principal incluem

● SDRAM de 32 MB, 32 MB nem flash e 256b EEPROM.

● O PCB adota um design de ouro de imersão em preto de 6 camadas, com um tamanho total de 38*38 mm, um total de 116 pinos e um espaçamento de pinos de 1,0 mm. Exceto pelo barramento SEMC, os 10 pinos restantes do chip são todos levados para fora.

Parâmetros da interface do sinal da placa central

CHIP PRINCIPAL: MIMXRT1052CVL5B, CORTEX-M7 CORE, Frequência principal 528MHz

SDRAM: 2MB, pacote TSSOP, marca WinBond, Grade Industrial

Flash: 32 MB, pacote WSON8, marca WinBond, Grade Industrial

EEPROM: AT24C02 256B

Ethernet Phy: Nenhum

Tamanho da PCB: 38*38mm

Fonte de alimentação: 3.3V

Tampa de escudo: nenhuma tampa de escudo

GPIO: 116 pinos, espaçamento de pinos de 1,0 mm, exceto o barramento SEMC, todos os outros I0 são levados para fora

Temperatura operacional: -40 ~ 85 ° C, grau industrial

Interface de sinal da placa central

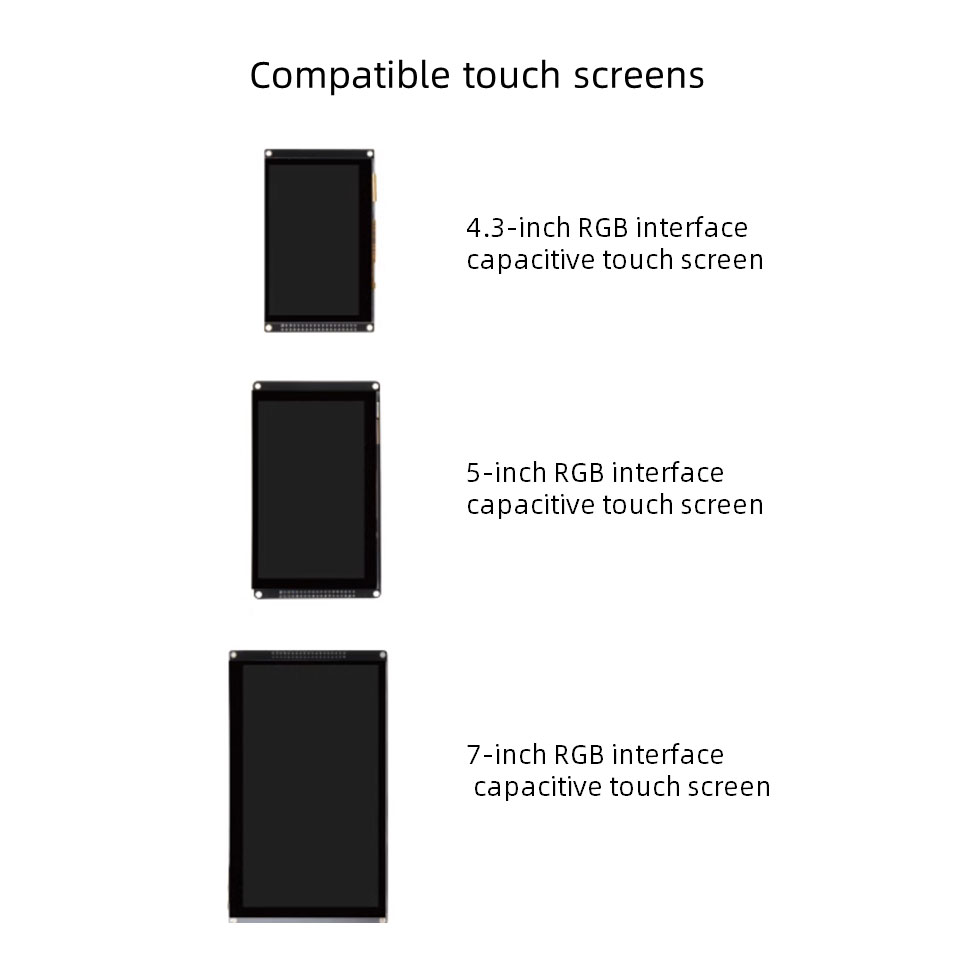

● LCD: 1 canal

● USB: 2 canais, com phy de alta velocidade

● SDIO: 2 canais

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 canais cada), 12 bits

● PWM: 4

● JTAG: 1 canal

● SPDIF: 2 canais

● Can: 2

● Nota: os dados acima podem ser reutilizados, consulte a descrição do pino principal como um design de referência

NOTA: A placa pode ser personalizada com uma ordem mínima de 500
