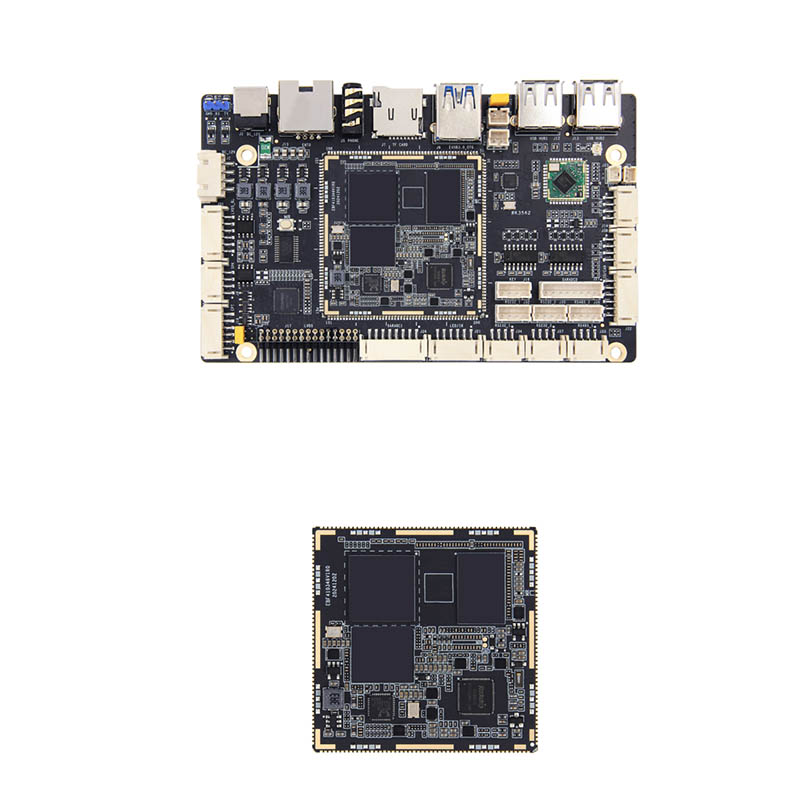

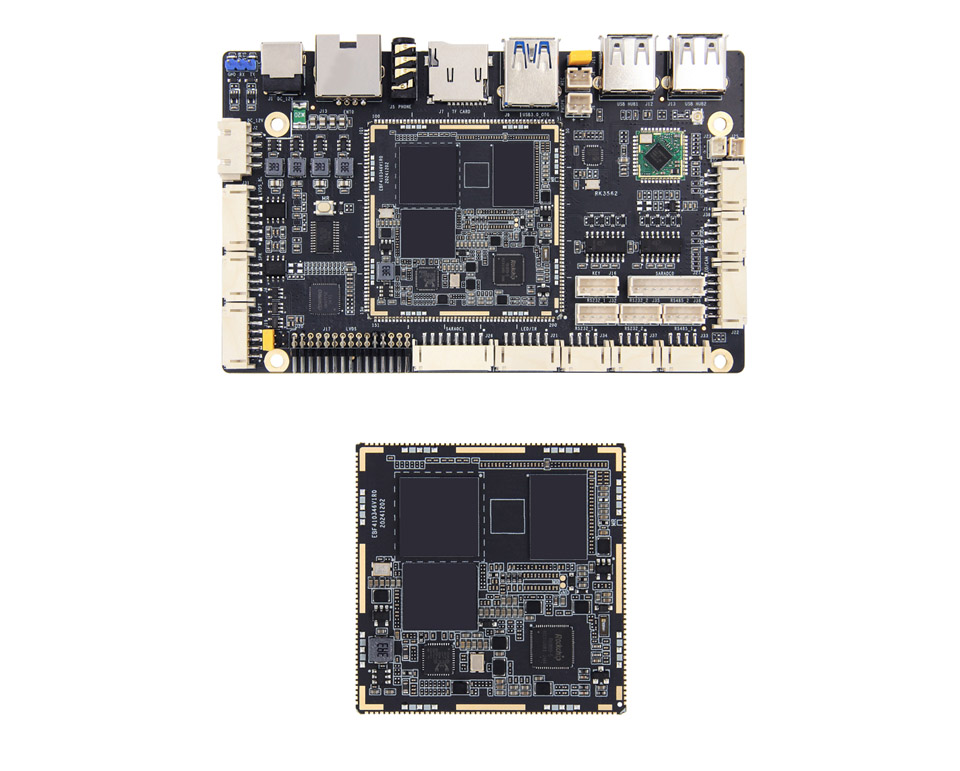

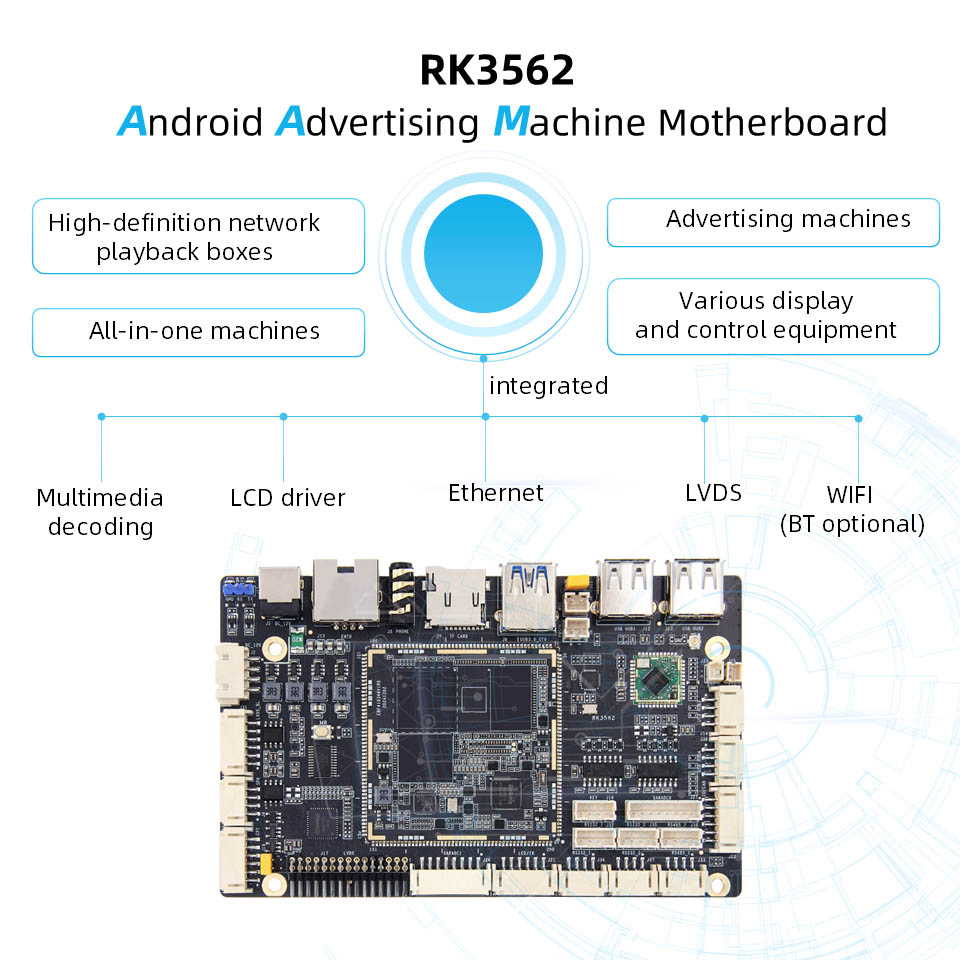

Conselho de Desenvolvimento RK3562J

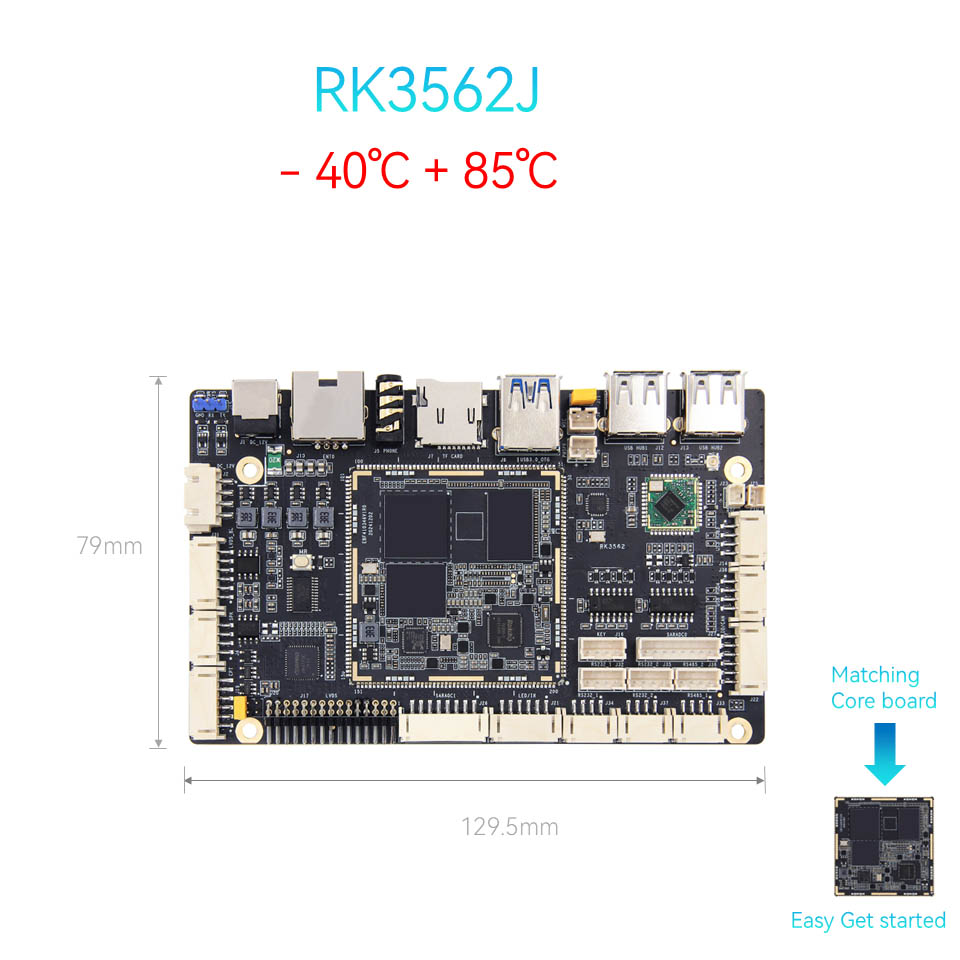

A Tecnologia do ThinkCore RK3562J Desenvolvimento usa chips de nível industrial, pode operar de forma estável por um longo tempo em uma faixa de temperatura operacional de -40 ° C a 85 ° C, atendendo às necessidades de aplicações comerciais em vários ambientes complexos, como máquinas de publicidade ao ar livre, exibir equipamentos em shoppings e outros locais públicos.

Principais recursos:

SoC de alto desempenho: RockChip RK3562J Quad-Core Cortex-A55 @ 1,8GHz, ideal para sinalização digital, varejo inteligente e controle industrial.

● Interfaces ricas: Suporte de Display dupla via MIPI CSI/DSI + LVDS, USB 3.0 de alta velocidade e Wi-Fi 6 para conectividade de latência ultra baixa.

● Design de fonte aberta: arquivo de origem PCB de rodapé de código aberto de código aberto e o SDK prevê uma personalização rápida.

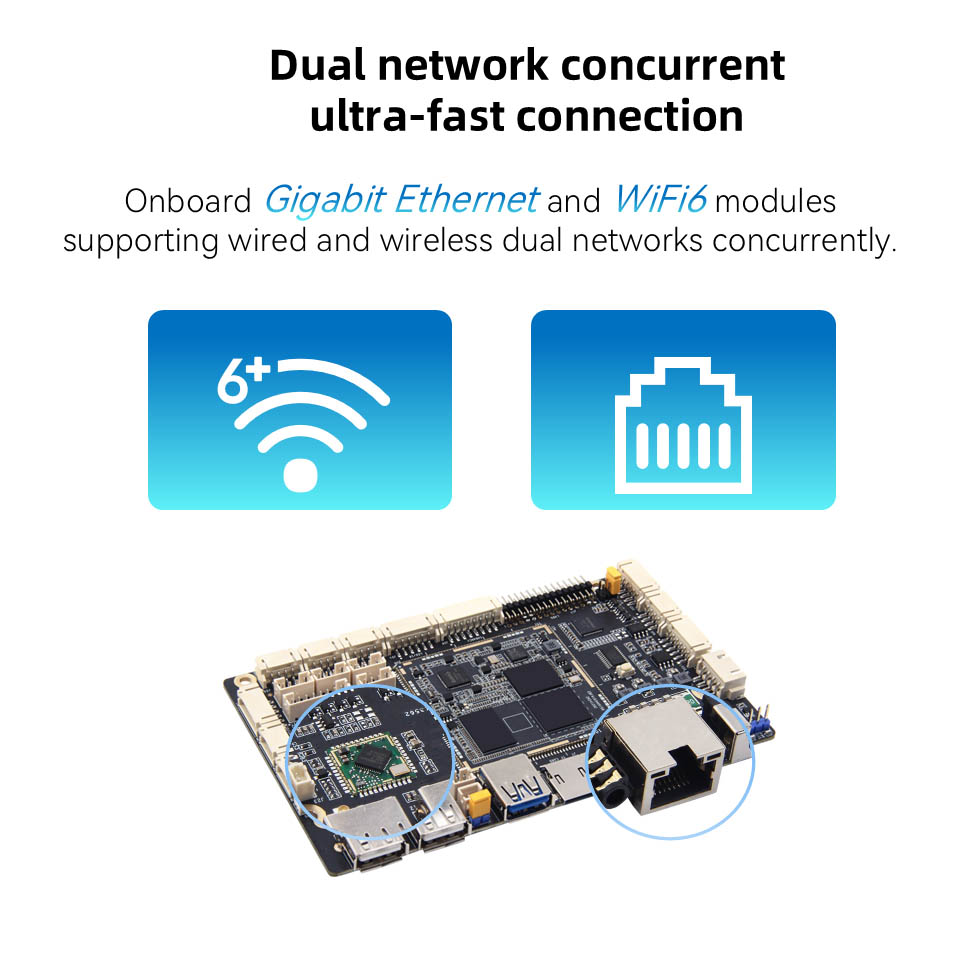

● Porta Ethernet Gigabit: a porta Ethernet Gigabit pode fornecer suporte de rede eficiente, estável e flexível para placas de exibição comerciais e outros equipamentos

● Confiabilidade do nível comercial: suporte estável do Android/Linux, adaptado para dispositivos digitais 24/7 e dispositivos de borda AIOT.

● Suportar imagens oficiais do sistema operacional principal: como Android, Debian e Ubuntu, que podem ser aplicados a mais de 6 ambientes de aplicativos diferentes.

Por que nos escolher?

Hardware de código aberto: Modifique o rodapé livremente-sem barreiras de licenciamento.

Suporte técnico: suporte técnico on -line para ajudar a acelerar o desenvolvimento e assistência para integrações de OEM/ODM.

Centro-efetivo: Solução pronta para implantar com um tempo até o mercado mais rápido que os concorrentes.

Aplicações: quiosques interativos, players de propaganda, caixas de transmissão ao vivo, publicidade comercial de exibição comercial, máquina de transmissão ao vivo

Parâmetros do produto:

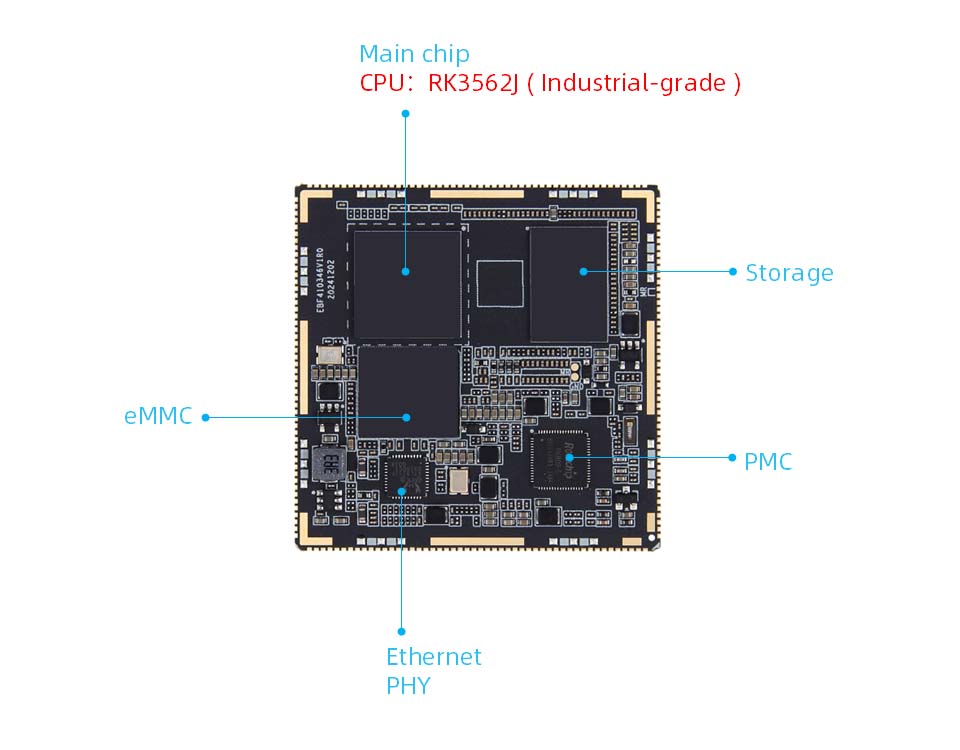

RK3562J Configuração de hardware da placa principal

● Chip principal

Modelo: RK3562/RK3562J

CPU: Quad-Core Cortex-A53, até 2,0 GHz

GPU: Mali-G52

NPU: 1 TOPS POWER (RK3562J de nível industrial sem NPU)

● Memória: 1/2/4/8GB, LPDDR4/4X (personalizável)

● Armazenamento: 8/32/64/128 GB, EMMC (personalizável)

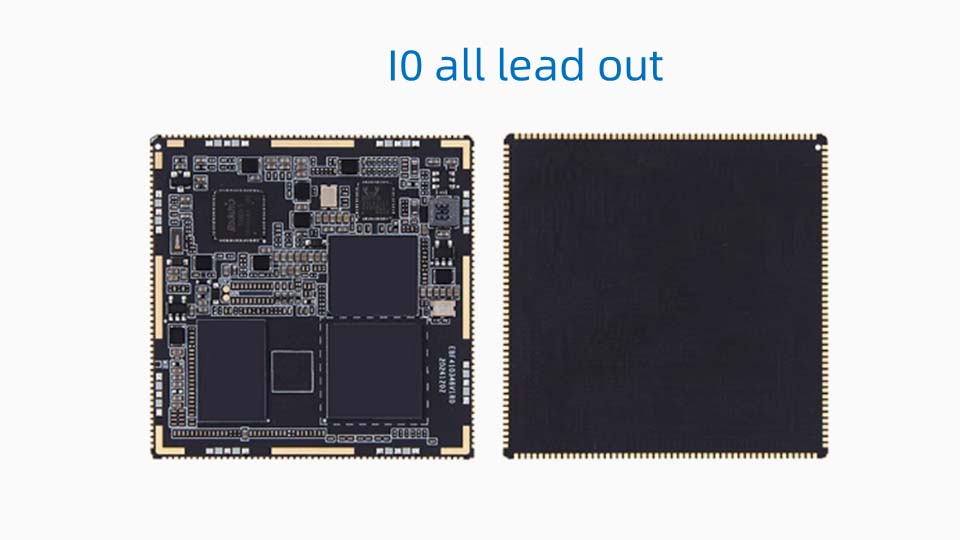

● Interface: interface do orifício, 10 leads completos

● PCB: 8 camadas, design de ouro de imersão negra

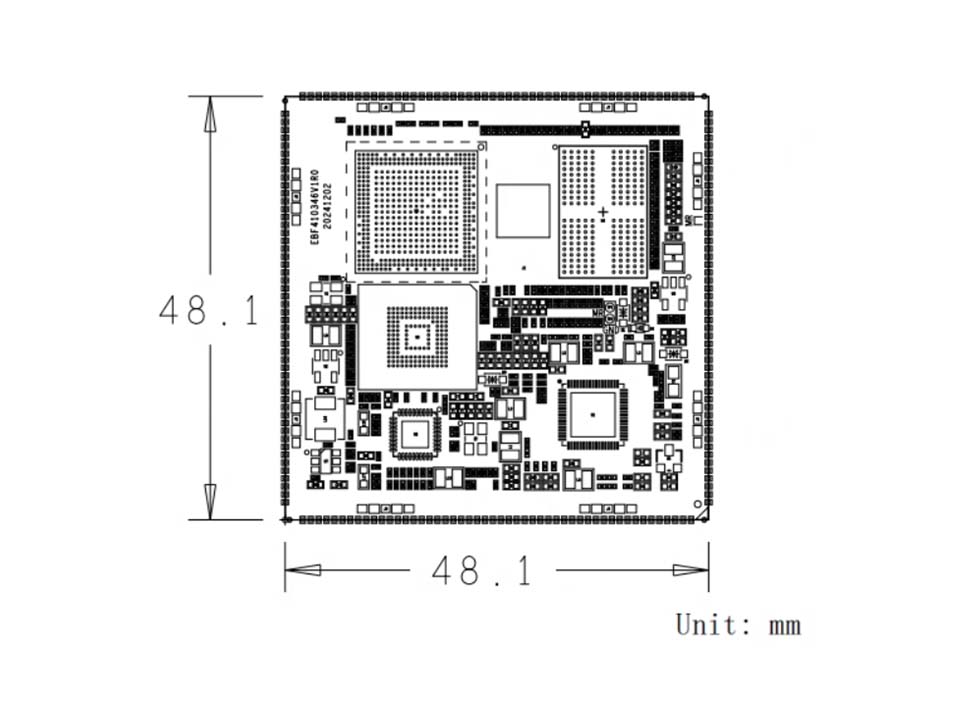

● Tamanho: 48.1*48,1mm

Pinos de sinal

● IO: 86 pinos de gpio, incluindo 1 relógio diferencial, 3 pinos de botão e 1 pino de controle de energia

● Porta de rede: 1 Gigabit Ethernet

● Porta serial: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● Host USB2.0: 1

● Câmera: mipics12lane*4

● SDMMC: 2

● SPK: 1

● Saída de áudio: 1

● MIC: 1

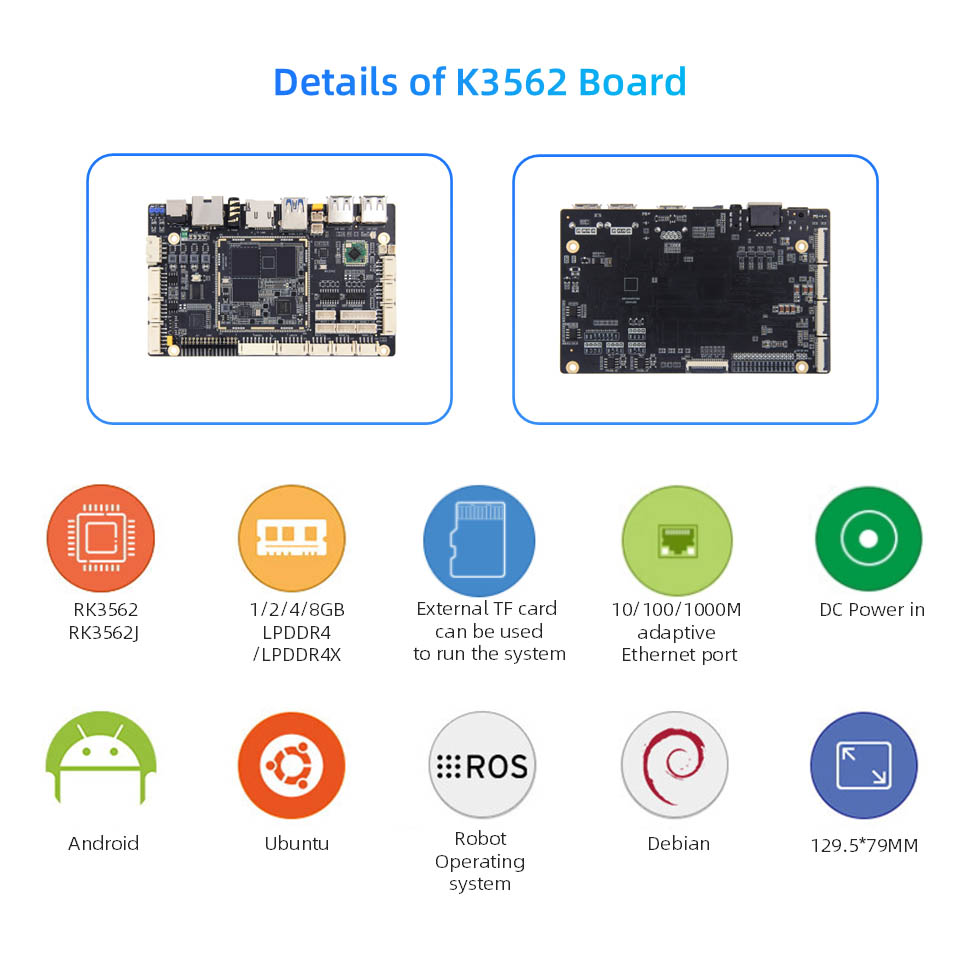

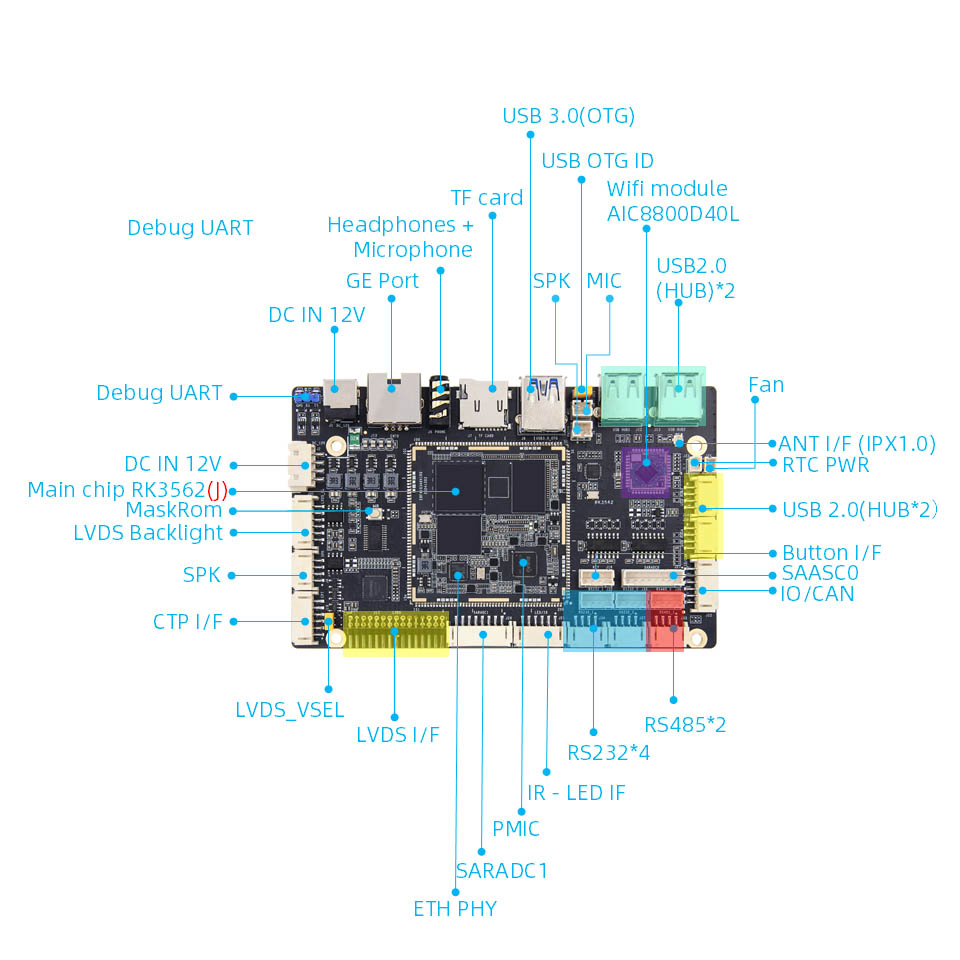

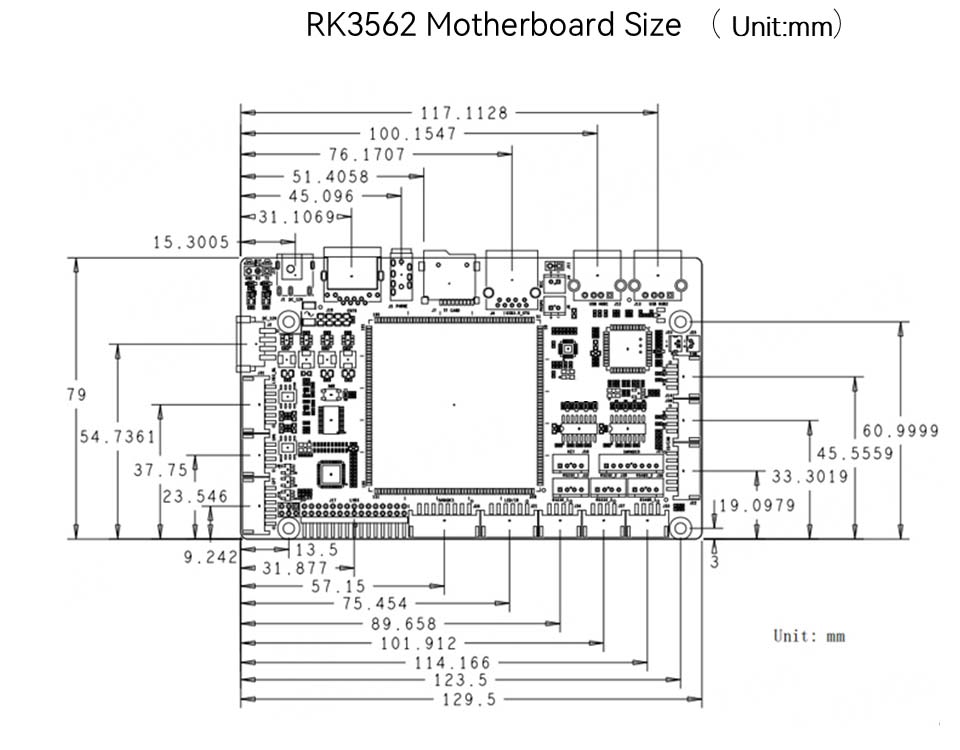

RK3562J Configuração de hardware da placa -mãe

● Chip principal:

Modelo: RK3562/RK3562JCPU: Cortex-A53 Quad-Core, frequência principal de até 2,0 GHZGPU: MALI-G52NPU: 1TOPS PODER DE COMPUTAÇÃO (RK3562J sem NPU)

● Memória: 1/2/4/8GB, LPDDR4/4X (personalizável)

● Armazenamento: 8/32/64/128 GB, EMMC (personalizável)

● Interface de energia: DC 12V@2A DC Entrada

● Ethernet: porta de rede Gigabit*1, suporta 10/10/1000Mbps Taxa de transmissão de dados

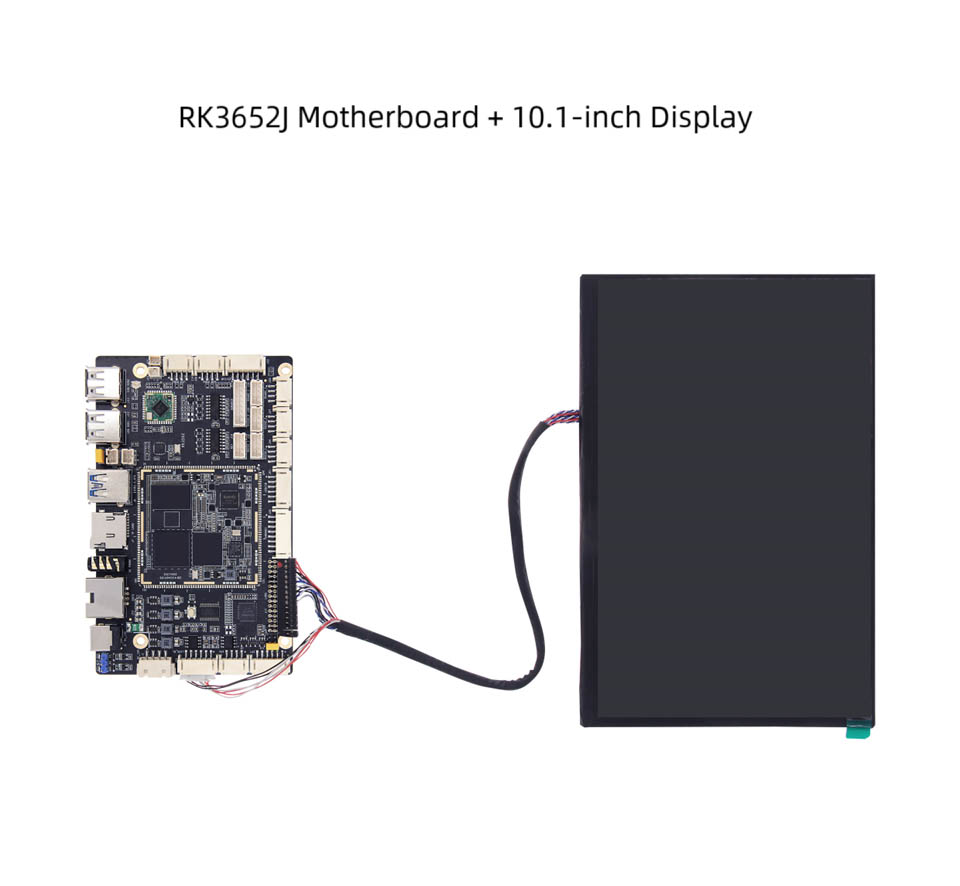

● LVDS: 2*15 pinos de interface de tela LVDS*1

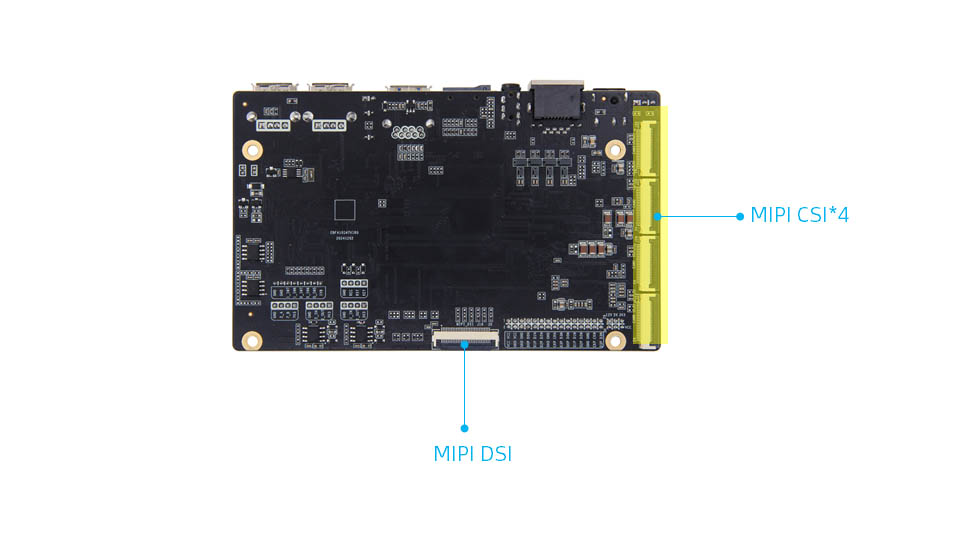

● MIPI-DSI: interface de tela MIPI*1, interface mipidsi e LVDS são reutilizadas e o padrão é conectar-se à tela LVDS. Se você optar por se conectar ao mipidsi, precisará alterar o resistor

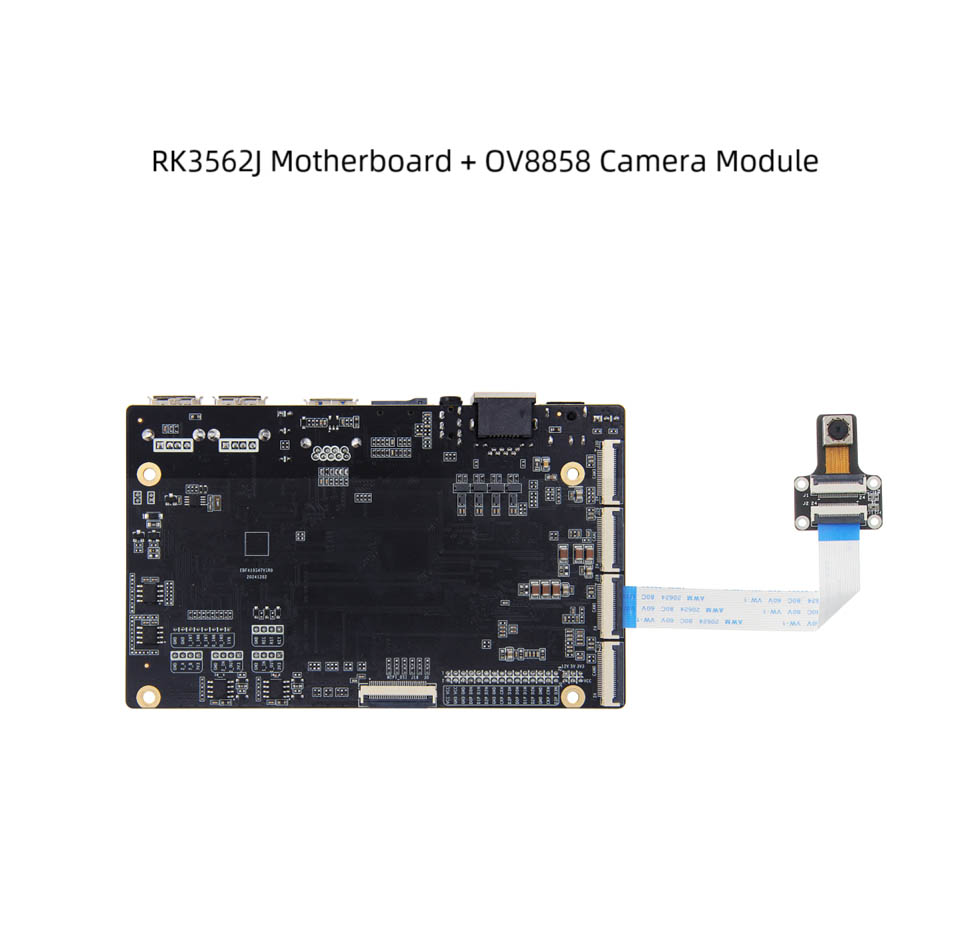

● MIPI-CSI: interface da câmera MIPI*4, pode ser conectada à câmera IMX415/OV8858 da loja (a combinação padrão é a câmera OV8858)

● Tela de toque capacitiva: interface de tela de toque LVDS*1

● Luz de fundo do LCD: interface de luz de fundo do LVDS*1

● Interface de energia da tela: interface de seleção de tensão LVDS*1

● USB2.0: interface do hub USB*4

● USB3.0: Interface USB OTG*1, o padrão é o modo de dispositivo, o modo pode ser selecionado através da tampa do jumper

● WiFi: módulo WiFi6 a bordo, modelo: AIC8800D40L

● titular do cartão TF: cartão Micro SD (TF) para iniciar o sistema, até 512 GB
